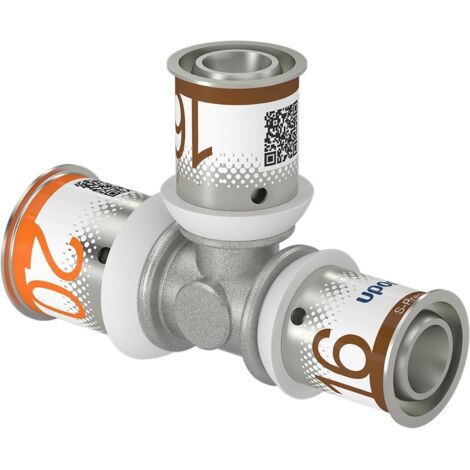

Uponor S-Press Plus T-Stück reduziert 20x16x16mm

Uponor S-Press Plus T-Stück reduziert 20x16x16mm

Das Uponor S-Press Plus T-Stück reduziert 20x16x16mm ist ein hochwertiger Metall Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Es ist speziell für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen konzipiert und bietet eine sichere, zugfeste Radial-Pressverbindung.

Welche Materialeigenschaften zeichnen den Fitting aus?

Der Fitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, die einen effektiven Korrosionsschutz bietet. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes (KTW-Empfehlung) und des DVGW Arbeitsblattes W 270, was eine hygieneoptimierte und totraumfreie Verbindung sicherstellt.

Wie wird eine sichere Installation sichergestellt?

Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten Edelstahl-Presshülse, die ein Sichtfenster besitzt. Dies ermöglicht eine sichere Pressbackenführung. Eine hohe Prüfsicherheit wird durch die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck geboten, die eine schnelle Erkennung nicht verpresster Verbindungen ermöglicht. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Eine Verpresstkennzeichnung und Farbkodierung unterstützen die schnelle Dimensionserkennung.

Für welche Anwendungen ist das T-Stück geeignet?

Das T-Stück ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Für Trinkwasser ist es für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für maximal 100 Stunden Betriebsdauer bei einem maximalen Dauerbetriebsdruck von 10 bar möglich.

Welche technischen Details und Zertifizierungen sind vorhanden?

Als durchflussoptimierter Fitting trägt das T-Stück zu geringen Druckverlusten im System bei. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) gemäß DIN 50905-4 bestätigt. Das Produkt besitzt die Zertifikate DVGW, ÖVGW, KIWA und KOMO.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlüsse: 3x Pressmuffe
• Rohraußendurchmesser: 20x16x16 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA, KOMO

Das Uponor S-Press Plus T-Stück reduziert 20x16x16mm bietet eine zuverlässige und hygienische Verbindung für Rohrleitungssysteme. Gefertigt aus entzinkungsbeständigem, verzinntem Messing und ausgestattet mit EPDM-Dichtungen, erfüllt es höchste Anforderungen an Material und Funktion. Die einfache Pressverbindung für Rohraußendurchmesser von 20x16x16mm, kombiniert mit einer maximalen Arbeitsdruckbeständigkeit von 10 bar und Temperaturbereichen bis 80 °C für Heizung, macht es zu einer idealen Wahl für Trinkwasser- und Heizungsinstallationen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070567
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 16
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 35
• Länge Anschluss 2: 36
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 16
• Länge Anschluss 3: 34
• Arbeitslänge Anschluss 3: 14
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 4,2
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,2
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 7,2
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 10,9
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 115,6
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 29
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
