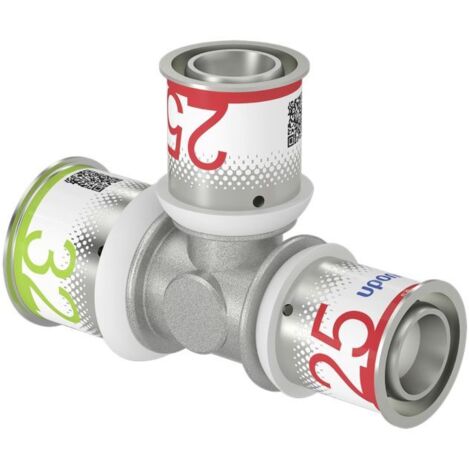

Uponor S-Press Plus T-Stück reduziert 32x25x25mm, 1070582

Uponor S-Press Plus T-Stück reduziert 32x25x25mm

Das Uponor S-Press Plus T-Stück reduziert 32x25x25mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für Verbundrohrsysteme entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet es optimalen Korrosionsschutz und ist ideal für Trinkwasserinstallationen sowie für Heiz- und Kühlanwendungen geeignet. Mit seinen reduzierten Abmessungen von 32x25x25 mm ermöglicht es eine sichere und effiziente Rohrverbindung.

Wie ist das Uponor S-Press Plus T-Stück konstruiert?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich zweischichtig innenverzinnt ist, um einen zuverlässigen Korrosionsschutz zu bieten. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die längskraftschlüssige Radial-Pressverbindung ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster ausgestattet, die eine sichere Pressbackenführung ermöglicht.

Welche Anschluss- und Dichtungsmerkmale bietet das T-Stück?

Das T-Stück verfügt über drei Pressmuffenanschlüsse mit Rohraußendurchmessern von 32 mm (Anschluss 1) und 25 mm (Anschlüsse 2 und 3). Die Dichtringe der Fittings bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen des Umweltbundesamtes (KTW-Empfehlung) sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Wie wird die Sicherheit und Qualität des Fittings sichergestellt?

Die hohe Prüfsicherheit der Fittings wird durch eine Verpresst-Kennzeichnung ermöglicht, die eine "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck bietet. Dies minimiert Installationsfehler und erhöht die Zuverlässigkeit. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft (BAM-Gutachten Nr.: 18018634). Die Zugfestigkeit des Fittings wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen. Das T-Stück ist DVGW-, ÖVGW-, KIWA- und KOMO-zertifiziert.

Für welche Anwendungen ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen. Für Trinkwasserinstallationen ist es für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanwendungen kann das T-Stück bei einer maximalen Dauerbetriebstemperatur von 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar verwendet werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden.

Welche Vorteile bietet das Uponor S-Press Plus T-Stück in der Installation?

Die Pressverbindung kann ohne vorheriges Kalibrieren und Entgraten des Rohres hergestellt werden, was den Installationsprozess vereinfacht und beschleunigt. Das durchflussoptimierte Design sorgt für geringe Druckverluste im System. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Ausführung: T-Stück reduziert
• Rohraußendurchmesser Anschluss 1: 32 mm
• Rohraußendurchmesser Anschluss 2: 25 mm
• Rohraußendurchmesser Anschluss 3: 25 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA, KOMO

Das Uponor S-Press Plus T-Stück reduziert 32x25x25mm überzeugt durch seine hochwertige Verarbeitung aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und seine sichere, zugfeste Pressverbindung. Es ist für einen maximalen Arbeitsdruck von 10 bar in Trinkwasser- und Heizungs-/Kühlsystemen bis 70 °C bzw. 80 °C geeignet. Die einfache und sichere Installation ohne Kalibrieren und Entgraten macht es zu einer effizienten Wahl für Fachhandwerker und anspruchsvolle Projekte.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070582
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 25
• Rohraußendurchmesser Anschluss 3: 25
• Länge Anschluss 1: 48
• Länge Anschluss 2: 50
• Arbeitslänge Anschluss 1: 20
• Arbeitslänge Anschluss 2: 22
• Länge Anschluss 3: 48
• Arbeitslänge Anschluss 3: 20
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 2,2
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,1
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 4,3
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 6,8
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 53,5
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 15,7
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
