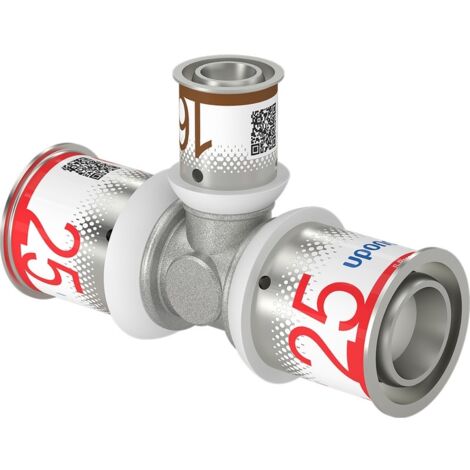

Uponor S-Press Plus T-Stück reduziert 25x16x25mm

Uponor S-Press Plus T-Stück reduziert 25x16x25mm

Das Uponor S-Press Plus T-Stück reduziert 25x16x25mm ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet es eine zuverlässige und hygienische Verbindung für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Dieses T-Stück ermöglicht eine schnelle und sichere Montage ohne Kalibrieren oder Entgraten der Rohre.

Welche Materialeigenschaften zeichnen das T-Stück aus?

Das Uponor S-Press Plus T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Dieser Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind somit für den Einsatz in Trinkwasserinstallationen geeignet. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Wie funktioniert die sichere Pressverbindung?

Die längskraftschlüssige Radial-Pressverbindung des Uponor S-Press Plus T-Stücks verfügt über eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die "unverpresst undicht"-Funktion bei 150 mbar Überdruck sichergestellt. Die Einzigartige Verpresst-Kennzeichnung und Farbkodierung erleichtern die Dimensionserkennung. Die Montage ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann.

Welche Hygiene- und Kompatibilitätseigenschaften bietet das T-Stück?

Die Dichtringe der Fittings bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen gemäß KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Das T-Stück ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und somit vielseitig in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen einsetzbar.

Für welche Anwendungsbereiche ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist für den Einsatz in Trinkwasserinstallationen bei einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Bereich Heizung kann das T-Stück bei einer maximalen Dauerbetriebstemperatur von 80 °C und ebenfalls 10 bar Dauerbetriebsdruck verwendet werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlussart: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 25 mm
• Rohraußendurchmesser Anschluss 2: 16 mm
• Rohraußendurchmesser Anschluss 3: 25 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N

Das Uponor S-Press Plus T-Stück reduziert 25x16x25mm überzeugt durch seine hochwertige Verarbeitung aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und seine durchflussoptimierte Konstruktion. Die sichere, zugfeste Pressverbindung bei einem maximalen Betriebsdruck von 10 bar macht es zu einer zuverlässigen Lösung für Trinkwasser- und Heizungsinstallationen mit reduzierter Rohrdimension. Die einfache Montage ohne Kalibrieren und Entgraten unterstützt eine effiziente Installation.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070574
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 16
• Rohraußendurchmesser Anschluss 3: 25
• Länge Anschluss 1: 42
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 19
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 14
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 3,1
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 0,8
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 4,7
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 3,3
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 132,4
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
