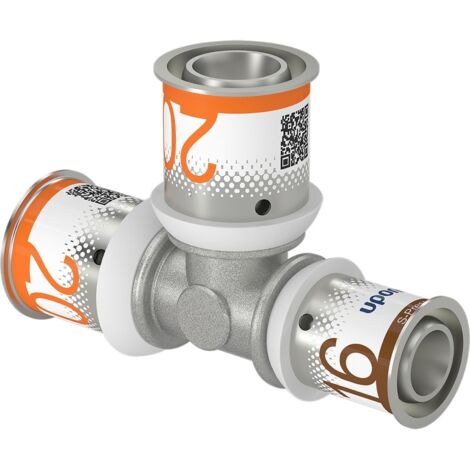

Uponor S-Press Plus T-Stück reduziert 20x20x16mm

Uponor S-Press Plus T-Stück reduziert 20x20x16mm

Das Uponor S-Press Plus T-Stück reduziert 20x20x16mm ist ein hochwertiger Metall Pressfitting aus der S-Press PLUS Serie, speziell entwickelt für zuverlässige und hygienische Rohrverbindungen in Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet es Korrosionsschutz und erfüllt höchste Hygieneanforderungen. Die reduzierte Bauform und die sichere Pressverbindung ermöglichen eine effiziente und langlebige Installation.

Welche Materialeigenschaften und Hygienestandards erfüllt das T-Stück?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Dieser Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt und erfüllen die Hygieneanforderungen des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie gestaltet sich die Installation und welche Prüfsicherheit bietet das System?

Die Installation des Uponor S-Press Plus T-Stücks erfolgt als längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster erleichtert die Kontrolle der Verpressung. Die hohe Prüfsicherheit wird durch eine Verpresst-Kennzeichnung erhöht, welche bei der Dichtheitsprobe mit 150 mbar Überdruck eine „unverpresst undicht“-Funktion sicherstellt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich. Eine sichere Pressbackenführung, schnelle Dimensionserkennung durch Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen unterstützen eine effiziente Montage.

Für welche Anwendungsbereiche und Betriebsparameter ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist vielseitig einsetzbar und vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen. Im Bereich der Trinkwasserinstallation ist es für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt, mit einer kurzzeitigen Störfalltemperatur von 95 °C für bis zu 100 Stunden Betriebsdauer. Für Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 100 °C für bis zu 100 Stunden Betriebsdauer.

Welche Zertifizierungen und Nachweise liegen für das Produkt vor?

Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet und erfüllt die Anforderungen der DIN EN 12873-1 für Migrationsprüfungen. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 bestätigt. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 weist Werte von über 1600 N auf.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlüsse: 3x Pressmuffe
• Rohraußendurchmesser: 20x20x16 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Winkel: 90°
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,4
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 5,6

Das Uponor S-Press Plus T-Stück reduziert 20x20x16mm bietet eine durchflussoptimierte Konstruktion mit geringer Druckverlustentwicklung und ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen. Die Kombination aus hochwertigem, entzinkungsbeständigem Messingwerkstoff, verzinnter Oberfläche und hygienisch geprüften EPDM-Dichtungen sorgt für eine sichere und langlebige Verbindung in Trinkwasser- und Heizungsinstallationen. Mit einem maximalen Arbeitsdruck von 10 bar und der einfachen Pressverbindung ohne Kalibrieren oder Entgraten ist es eine effiziente Komponente für moderne Rohrleitungssysteme.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070569
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Länge Anschluss 3: 36
• Arbeitslänge Anschluss 3: 16
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 5,6
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,4
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 4
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 9
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
