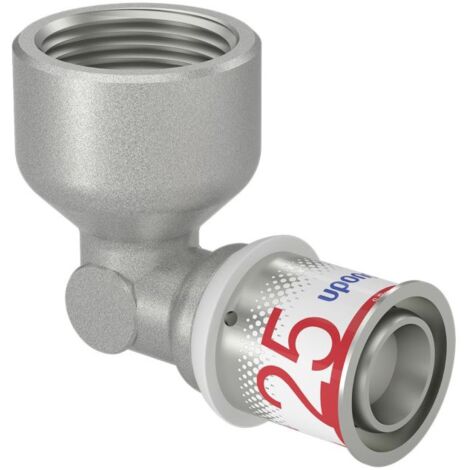

Uponor S-Press Plus Winkelmuffe 25mm x Rp 1" FT

Uponor S-Press Plus Winkelmuffe 25mm x Rp 1" FT

Die Uponor S-Press Plus Winkelmuffe 25mm x Rp 1" FT ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie von Uponor. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet sie eine zuverlässige und langlebige Verbindung für Uponor Mehrschichtverbundrohrsysteme. Dieser durchflussoptimierte Winkel-Pressfitting eignet sich ideal für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen und ermöglicht eine schnelle und sichere Montage ohne Kalibrieren und Entgraten des Rohres.

Welche Materialeigenschaften zeichnen die Uponor S-Press Plus Winkelmuffe aus?

Die Winkelmuffe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ist integriert.

Wie wird eine sichere und effiziente Verbindung hergestellt?

Die Uponor S-Press Plus Winkelmuffe nutzt eine längskraftschlüssige Radial-Pressverbindung mit sicherer Pressbackenführung. Das System ermöglicht das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres. Eine einzigartige Verpresstkennzeichnung sowie die bewährte Prüfsicherheit „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck stellen eine hohe Prüfsicherheit vor und während der Dichtheitsprobe sicher. Die schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code bietet direkten Zugang zu weiteren Informationen.

Für welche Anwendungsbereiche ist die Winkelmuffe geeignet?

Dieser Pressfitting ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Im Einsatzbereich für Trinkwasser ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, wobei kurzzeitige Störfalltemperaturen von 95 °C für bis zu 100 Stunden Betriebsdauer toleriert werden. Für Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen, mit kurzzeitigen Störfalltemperaturen von 100 °C für bis zu 100 Stunden Betriebsdauer.

Welche Zertifizierungen und Normen erfüllt die Winkelmuffe?

Die Uponor S-Press Plus Winkelmuffe ist durch Zertifikate wie DVGW, ÖVGW und KIWA/KOMO geprüft. Sie erfüllt die Anforderungen der Migrationsprüfung gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen (BAM-Gutachten Nr.: 18018634). Außen- und Innengewinde entsprechen DIN EN 10226-1. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 25 mm
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Winkelmuffe bietet eine sichere, hygienische und langlebige Lösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit einer EPDM-Dichtung, ist dieser Pressfitting für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Kompatibilität mit Uponor Mehrschichtverbundrohrsystemen sowie die Eignung für Trinkwasser- und Heizungsanwendungen machen ihn zu einer vielseitigen Komponente für professionelle Installationen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070543
• Ausführung: 1-teilig
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Länge Anschluss 1: 54
• Länge Anschluss 2: 45
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 25
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
