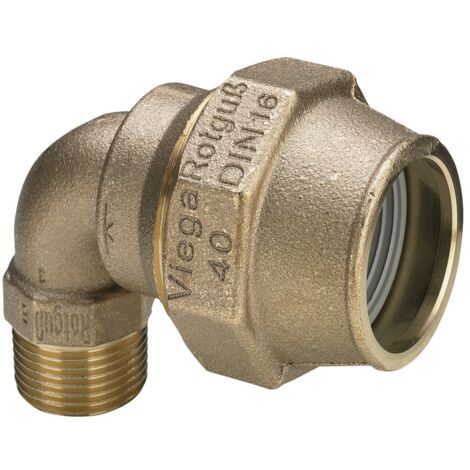

Viega Maxiplex-Übergangsbogen 90 Grad, d 50mm, R 11/4 Rotguss Modell 9021, 277697
SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite
SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite
Allgemein
Klemmringverbindersystem aus korrosionsbeständigem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC, PE-Xa und PVC-U. Hohe Zugfestigkeit durch gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Hohe Sicherheit durch getrennte Dicht- und Klemmfunktion. Ausgleich von Rohrunebenheiten durch Dichtelement. Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör). Geeignet für erdverlegte, kommunale Trinkwasserversorgungsleitungen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Sonderanwendungen
PVC-Druckrohre mit Rotguss-Klemmring (Zubehör)
Werkstoffe Verbinder
Rotguss: CuSn4Zn6Pb3-C-GS
Allgemein
Klemmringverbindersystem aus korrosionsbeständigem Rotguss für Kunststoffrohre. Zulässige Rohrarten PE 80/100/100RC, PE-Xa und PVC-U. Hohe Zugfestigkeit durch gezahnten Klemmring aus glasfaserverstärktem Kunststoff. Hohe Sicherheit durch getrennte Dicht- und Klemmfunktion. Ausgleich von Rohrunebenheiten durch Dichtelement. Bei Mehrfachverwendung muss der Klemmring erneuert werden (Zubehör). Geeignet für erdverlegte, kommunale Trinkwasserversorgungsleitungen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Sonderanwendungen
PVC-Druckrohre mit Rotguss-Klemmring (Zubehör)
Werkstoffe Verbinder
Rotguss: CuSn4Zn6Pb3-C-GS
Anbohrarmaturen
Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
Anbohrarmaturen
Ermöglichen die Verbindung der Hausanschlussleitung an drucklose und unter Druck stehende Versorgungsleitungen. Zulässige Rohrarten PE-HD, PE-X und PVC-U.
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 25 °C / 77 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Der maximale Betriebsdruck und die maximale Temperatur sind abhängig von der eingesetzten Rohrart und dem Anwendungsfall und sind im Einzelfall zu prüfen.
- Anschluss: Maxiplex
- Modell: 9021
- Material: Rotguss
- Anwendung: Trinkwasser
- d: 50
- R: 1¼
- Z [mm]: 32
- L1 [mm]: 108
- L2 [mm]: 64
- SW1 [mm]: 77
- SW2 [mm]: 44
- Anschluss: Maxiplex
- Modell: 9021
- Material: Rotguss
- Anwendung: Trinkwasser
- d: 50
- R: 1¼
- Z [mm]: 32
- L1 [mm]: 108
- L2 [mm]: 64
- SW1 [mm]: 77
- SW2 [mm]: 44
Einsatzbereiche
- Trinkwasser
Einsatzbereiche
- Trinkwasser
- Rotguss
- Verschraubung, R-Gewinde
Ausstattung
Mehrkant- Rotguss
- Verschraubung, R-Gewinde
Ausstattung
MehrkantEigenschaften
- MarkeVIEGA
- MaterialMessing
- ZertifizierungsstelleNF
- Menge pro Pack1
- Neigungswinkel90 °
- VerbindungsfunktionMit Rückschlagventil
- Für Trinkwasser geeignetJa
- VerbindungskonfigurationAußengewinde
- FarbeBronze
- Durchmesser des Anschlusses50 mm
- Innendurchmesser50 mm
- Gewindegröße1"1/4 (33x42)
- Ausgabethread1"1/4 (33x42)
- FormZylindrisch
- Form des Fittings/ des AnschlussesGebogener Anschluss
- HaupttypAußengewinde
- Dichtung enthaltenJa
- AnschlussmaterialMessing
- Maximaler Druck16 bar
- Druck16 bar
- AnschlusstypZum Schrauben
- Art der VerbindungWinkelstück
- Verwendungszweck der VerbindungFür Zuleitungsrohr
- ManoMano Art.-NrME33328289
- MMID674989125589
- Herstellerreferenz277697
- EAN4015211277697
