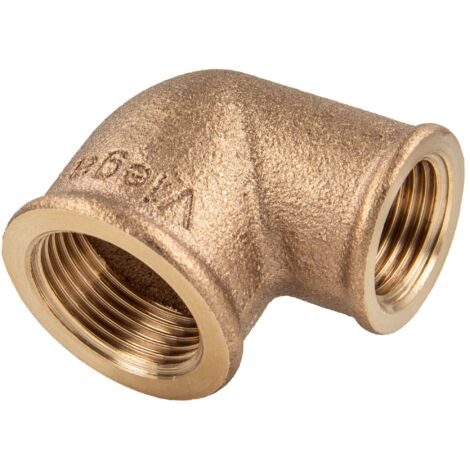

Viega Rotguss Bogen 90° IG/IG 3/4 x 1/2 Zoll - Typ 3090

Viega Bogen 90 Grad 3090, Rp 3/4" x Rp 1/2", Rotguss

Bogen 90°
- Rotguss

- Rp-Gewinde

Bogen 90°
- Rotguss

- Rp-Gewinde

Modell 3090

Artikelnummer 320 669
Rp1 (Innengewinde zylindrisch): ¾
Rp2 (Innengewinde zylindrisch): ½

Bogen 90 Grad Rotguss oder Siliziumbronze Rp-Gewinde

Produktspezifikation

• Hersteller-Serie: Rotguss-Gewindeverbinder
• Hersteller-Modellnummer: 3090
• Hersteller-Artikelnummer: 320669
• Hersteller-Warengruppe: Rohrleitungstechnik
• Hersteller-Produktgruppe: Rotguss-Gewindefittings
• Ausführung: 1-teilig
• Form: Bogen
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Max. Betriebsdruck bei max. Mediumtemperatur: 16
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 27
• Länge Anschluss 2: 30
• Arbeitslänge Anschluss 1: 11
• Arbeitslänge Anschluss 2: 15
• Mit Stoßnocken: nein
• ULC-Qualitätskennzeichen: nein
• Material Dichtung: metalldichtend
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): 105
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Bronze
• Werkstoff des Anschlusses 2: Bronze
• Werkstoffgüte Anschluss 1: Silizium-Bronze
• Werkstoffgüte Anschluss 2: Silizium-Bronze
• Trinkwasserkonform nach UBA: Ja
