Allgemeine Beschreibung

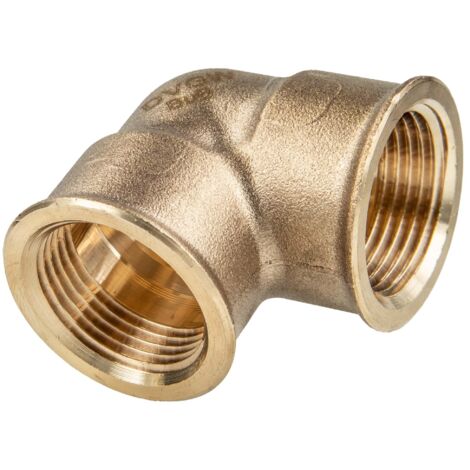

Der Viega Rotguss Bogen 90° IG/IG 3/4 Zoll - Typ 3090 ist ein hochwertiger Gewindefitting aus Rotguss, der für Trinkwasserinstallationen nach DIN 1988 und Gasinstallationen nach DVGW-TRGI 2008 zugelassen ist. Er bietet solide Sicherheit bei ungleichen Wassereigenschaften und ist unter schwierigen äußeren Bedingungen einsetzbar. Der Bogen ist formstabil und beständig gegen Erosionskorrosion sowie Entzinkung und Spannungsrisskorrosion.Technische daten
- Modell: 3090
- Material: Rotguss
- Gewinde: Rp x Rp (zylindrisches Innengewinde)
- Nenndurchmesser: 3/4 Zoll (20 mm)
- Max. Betriebsdruck bei 20 °C: 16 bar
- Mediumtemperatur (Dauerbetrieb): 105 °C
- Rohraußendurchmesser Anschluss 1: 18 mm
- Rohraußendurchmesser Anschluss 2: 22 mm
- Länge Anschluss 1: 30 mm
- Länge Anschluss 2: 30 mm
- Arbeitslänge Anschluss 1: 13 mm
- Arbeitslänge Anschluss 2: 13 mm
Kompatibilität und Zubehör
Der Bogen ist kompatibel mit anderen Rotguss-Gewindefittings und kann in verschiedenen Anwendungen der Rohrleitungstechnik eingesetzt werden. Erhältlich in den Maßen: 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2".Installation
Die Installation erfolgt durch Verschrauben der Innengewinde mit entsprechenden Rohrleitungen. Achten Sie darauf, dass die Gewinde sauber und frei von Verunreinigungen sind, um eine dichte Verbindung zu gewährleisten.Anwendung
Der Viega Rotguss Bogen 90° eignet sich für die Verwendung in Trinkwasser- und Gasinstallationen sowie in Anwendungen, die eine hohe Korrosionsbeständigkeit erfordern.Weitere Informationen
- Hersteller: Viega GmbH & Co. KG
- DVGW Prüfzeichen: DV 7401 AO 2957
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: ja
