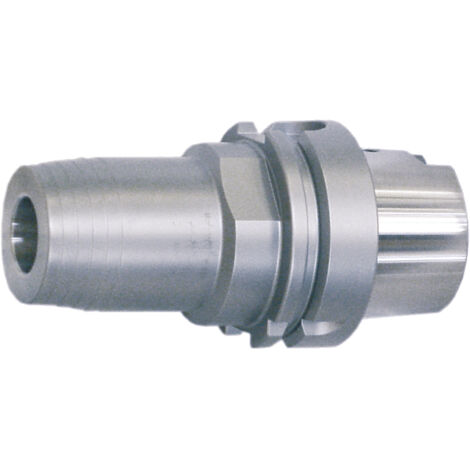

Hydrodehnspannfutter DIN69893A HSK-A63 10x80mm WTE

15 € Rabatt ab 300 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Reidl GmbH & Co. KG

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das WTE Hydro-Dehnspannfutter D69893A ist ein hochpräzises Werkzeugaufnahme-System mit Innenkühlung, das nach DIN 69893 gefertigt ist. Es bietet eine hervorragende Rundlaufgenauigkeit und ist ideal für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen geeignet. Der automatische Werkzeugwechsel wird durch die axial betätigte Längenverstellung unterstützt.

Technische daten

HSK: 63

Werkstoff Härte: 52 ± 2 HRC

Zugfestigkeit: 1600–1800 N/mm²

Kegel nach DIN 254

Kegelwinkeltoleranz: AT3

Rundlaufgenauigkeit: max. 0,003 mm

Wuchtgüte: G 2.5 bei 25000 min-1

Maximale Drehzahl: 40000 min-1

Optimale Einsatztemperatur: 20–50 °C

Kühlmitteldruck max.: 80 bar

Verstellweg: 10 mm

Abmessungen: d1: 10 mm, d2: 30 mm, d3: 50 mm, l1: 80 mm, l2: 41 mm, l3: 10 mm, l4: 32 mm, G: M8 x 1, SW: 3 mm

Kompatibilität und Zubehör

Geeignet für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen

Lieferumfang: Hydro-Dehnspannfutter mit Sechskant-Quergriffschlüssel

Installation

Hydrauliköl wird mittels Sechskant-Quergriffschlüssel durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert, um den Druck zu erzeugen.
