Allgemeine Beschreibung

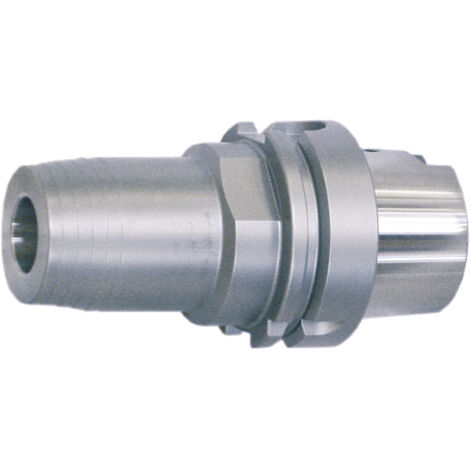

Das WTE Hydro-Dehnspannfutter D69893A ist ein hochpräzises Werkzeugaufnahme-System mit Innenkühlung, das nach DIN 69893 gefertigt ist. Es bietet eine hervorragende Rundlaufgenauigkeit und ist ideal für den Einsatz in Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen. Das Futter ist für den automatischen Werkzeugwechsel geeignet und wird mit einem Sechskant-Quergriffschlüssel geliefert.Technische daten
- HSK: 63
- Werkstoff Härte: 52 ± 2 HRC
- Zugfestigkeit: 1600–1800 N/mm²
- Kegel nach DIN 254
- Kegelwinkeltoleranz: AT3
- Rundlaufgenauigkeit: max. 0,003 mm
- Wuchtgüte: G 2.5 bei 25000 min-1
- Maximale Drehzahl: 40000 min-1
- Optimale Einsatztemperatur: 20–50 °C
- Kühlmitteldruck max.: 80 bar
- Verstellweg: 10 mm
- Abmessungen: d1: 20 mm, d2: 42 mm, d3: 50 mm, l1: 90 mm, l2: 51 mm, l3: 10 mm, l4: 48 mm, G: M16 x 1, SW: 5 mm
