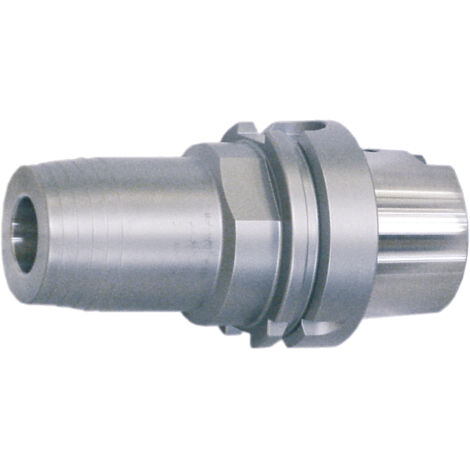

Hydrodehnspannfutter DIN69893A HSK-A63 16x90mm WTE

15 € Rabatt ab 300 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Reidl GmbH & Co. KG

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das WTE Hydro-Dehnspannfutter D69893A ist ein hochpräzises Werkzeugaufnahme-System mit Innenkühlung, das nach DIN 69893 gefertigt ist. Es bietet eine hervorragende Rundlaufgenauigkeit und ist ideal für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen geeignet. Der automatische Werkzeugwechsel wird durch die axial betätigte Längenverstellung unterstützt.

Technische daten

HSK: 63

Werkstoff Härte: 52 ± 2 HRC

Zugfestigkeit: 1600–1800 N/mm²

Kegel nach DIN 254

Kegelwinkeltoleranz: AT3

Rundlaufgenauigkeit: max. 0,003 mm

Wuchtgüte: G 2.5 bei 25000 min-1

Maximale Drehzahl: 40000 min-1

Optimale Einsatztemperatur: 20–50 °C

Kühlmitteldruck max.: 80 bar

Verstellweg: 10 mm

Abmessungen: d1: 16 mm, d2: 38 mm, d3: 50 mm, l1: 90 mm, l2: 49 mm, l3: 10 mm, l4: 45 mm, G: M12 x 1, SW: 5 mm

Lieferumfang

Hydro-Dehnspannfutter

Sechskant-Quergriffschlüssel

Weitere Informationen

Der Hydraulikspannsatz ermöglicht durch Kompression von Hydrauliköl eine gleichmäßige Verformung der Dehnbuchse, was zu einer hohen Rundlaufgenauigkeit führt.
