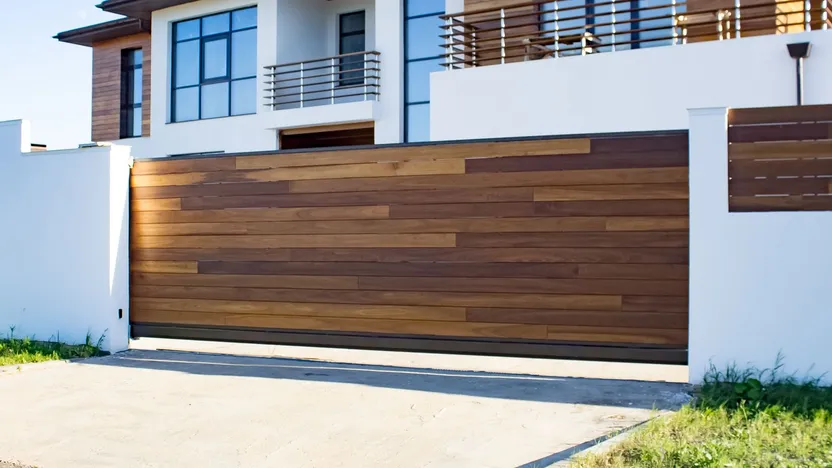

Ein Schiebetor montieren: So geht's

Ein Schiebetor kann nur unter den folgenden Bedingungen korrekt installiert werden:

• Die Pfeiler müssen höher als das Tor sein und dieses um etwa 10 bis 15 cm überragen. Die Pfeiler müssen lotrecht sein – dies muss mit einer Wasserwaage überprüft werden. Bei dieser Art Tor lastet nicht das gesamte Gewicht auf den Pfeilern, weshalb diese weniger robust gebaut werden können, als beispielsweise bei klassischen Flügeltoren.

• Die Kabelschächte sind von Beginn an vorzusehen, um die Anlage mit Strom versorgen und mit diversen Accessoires ausstatten zu können: Klingel, Gegensprechanlage, Antrieb, Außenbeleuchtung.

• Das vollständig geöffnete Tor sollte genügend Platz für Ihre Fahrzeuge und auch gegebenenfalls für Liefer- oder Umzugswagen lassen.

• Achten Sie darauf, dass der Abstand zu den umliegenden Hindernissen beim geöffneten Tor ausreichend ist. Als Referenzwert können Sie hierbei den Abstand zwischen den Pfeilern um 30 cm erhöhen.

• Der Boden, und vor allem das Betonfundament auf der die Führungsschiene installiert wird, ist absolut eben und im Lot. Verwenden Sie hierfür eine Richtlatte aus Aluminium, um die Ebenheit zu überprüfen. Sollten Unebenheiten vorhanden sein, muss der Boden nivelliert werden. Kleinere Höcker können aber auch mit dem Winkelschleifer glattgeschliffen oder mit dem Meißelhammer entfernt werden. Das Betonfundament, auch Bodenplatte genannt, liegt etwa 15 cm höher als der restliche Boden vor dem Haus. Sollte das Tor mit einem Torantrieb ausgestattet werden, müssen Sie sicherstellen, dass das ausgewählte Tor mit einer Schiene und einem Antrieb verwendet werden kann.

Automatisch angetriebene Tore kommen auch ohne Schloss aus.

Arbeitsschritte

1. Vorbereitungen zur Montage eines Schiebetors

2. Installation der Führungsschiene

3. Installation der Führungsplatine

4. Installation des hinteren Toranschlags

5. Installation des Schlosses

Die Montagehilfe, die im Lieferumfang des Schiebetors enthalten ist, ermöglicht die Durchführung des ersten Arbeitsschrittes, und zwar die Installation der Führungsschiene. Die Pfeiler sind meistens gerade und glatt, und die Bodenschwelle eben und im Lot. Zu zweit ist die Installation des Tors ebenfalls leichter. Die Größe der Bohrlöcher und Schrauben ist je nach Fall den mitgelieferten Teilen anzupassen.

Was die Optik angeht, haben Sie die Qual der Wahl.

So installieren Sie ein Schiebetor

Stellen Sie sicher, dass der Bausatz des Schiebetors alle wichtigen Teile enthält:

• die Führungsschiene(n);

• die Befestigungs- bzw. Führungsplatte;

• den Endanschlag;

• das Schloss, den Griff und das Schließblech.

Sie können bei der Installation des Schiebetors mit einem der folgenden drei Punkte beginnen:

1. Installation der Führungsschiene: Wenn Sie den genauen Abstand zwischen der Innenseite des Pfeilers und der Achse der Führungsschiene kennen (im Allgemeinen 35 bis 70 mm oder mehr bei breiteren Pfeilern) können Sie die Markierung der Führungsschiene mit Maßband und Schlagschnur anzeichnen und diese installieren.

2. Installation der Endanschläge: Sobald der Endanschlag installiert wurde, wissen Sie genau, wo die Achse der Führungsschiene verläuft.

3. Vormontage des Schiebetors: Sollten Sie sich nicht sicher sein, wie und wo das Tor installiert werden soll, können Sie alle Teile ein erstes Mal anhalten. Richten Sie alle Teile mit der Wasserwaage aus und fixieren Sie diese provisorisch mit Schraubzwingen und Keilen, um die entsprechenden Markierungen am Boden für die Führungsschiene und am Pfeiler für die Führungsplatine zu machen.

Der Untergrund, auf dem die Führungsschiene angebracht wird, muss unbedingt fest, eben und horizontal sein.

• Markieren Sie mit einer Schlagschnur die Achse der Führungsschiene über die gesamte Länge und berücksichtigen Sie hierbei die Angaben des Herstellers in Bezug auf den Abstand zwischen Schiene und Pfeilerinnenseite.

• Legen Sie die Führungsschiene auf die Markierung der Schlagschnur auf. Ermitteln Sie die endgültige Position der Schiene in Bezug auf den Endanschlag, um die größtmögliche Öffnung des Tors zu ermöglichen.

• Sobald die Schiene richtig positioniert wurde, können Sie die Bohrlöcher der Dübel mit einer Schlagbohrmaschine markieren. Verwenden Sie hierfür einen Bohrer mit einem kleineren Durchmesser als die Öffnungen in der Schiene und bohren Sie etwa 1 bis 2 cm in den Boden.

• Entfernen Sie die Führungsschiene und bohren Sie die Löcher in der für die Dübel geeigneten Breite und Tiefe. Vergessen Sie nicht, die Bohrlöcher mit Druckluft auszublasen, um die Dübel problemlos einführen zu können.

• Legen Sie die Führungsschiene wieder auf und befestigen Sie diese mit Edelstahlschrauben.

Die Führungsplatine verfügt über Gleitrollen und ist je nach Hersteller in unterschiedlichen Formen erhältlich. Sie kann am Pfeiler oder an der Innenseite eines Pfostens installiert werden.

• Setzen Sie das Tor auf die Schiene, richten Sie es vertikal mit der Wasserwaage aus und fixieren Sie es mit Schraubzwingen und Keilen.

• Positionieren Sie die Führungsplatine mittig am Pfeiler. Achten Sie darauf, dass diese sich ebenfalls an der vom Hersteller angegebenen Stelle am Tor befindet.

• Zeichnen Sie die Befestigungslöcher mit einem Bleistift an.

• Befestigen Sie die Führungsplatine provisorisch mit einer Schraube und schieben Sie das Tor mehrmals auf und zu, um sicherzustellen, dass es sich problemlos bewegen lässt. Bohren Sie nach diesem erfolgreichen Test die restlichen Löcher, führen Sie die geeigneten Dübel ein und befestigen Sie die Platine in der richtigen Position und absolut waagerecht.

Der Endanschlag verhindert, dass das Tor von der Schiene läuft. So geht's:

• Öffnen Sie das Tor bis zur maximalen Breite zwischen den Pfeilern;

• Positionieren Sie den Endanschlag am Boden;

• Markieren und bohren Sie die Bohrlöcher im richtigen Durchmesser und führen Sie die Dübel ein;

• Befestigen Sie den Anschlag, nachdem Sie diesen in die richtige Position gebracht haben, mit einem Schrauber oder Schraubendreher. Befestigen Sie die mitgelieferten Abdeckungen, um unschöne Schrauben zu verdecken.

Das Schloss wird in einer Höhe von etwa 1 m installiert, wobei die Position meist vom Hersteller festgelegt wird.

• Hierbei wird von der Schlossachse aus Maß genommen, idealerweise vom Schloss ausgehend. Das gesamte Schloss dient als Schablone, um die Befestigungslöcher zu markieren. Sobald die Bohrlöcher markiert haben, können Sie diese im richtigen Durchmesser bohren und das Schloss installieren.

• Die Befestigung des Schließblechs hängt von der Position des Schlosses ab.

• Bringen Sie das Tor in die geschlossene Position und halten Sie das Schließblech an.

• Markieren Sie die Befestigungslöcher und bohren Sie diese im richtigen Durchmesser der Dübel.

• Befestigen Sie das Schließblech.

Manche Tore werden mit einem vertikalen Anschlag geliefert, dessen Länge der Höhe des Tors entspricht. Dieser enthält ebenfalls das Schließblech.

Nachdem mit der Wasserwaage sichergestellt wurde, dass die Pfeiler im Lot sind, können Sie den Endanschlag am Pfeiler anhalten. Stellen Sie hierbei sicher, dass sich das Schließblech auf Höhe des Schlosses befindet. Die Langlöcher ermöglichen die Feineinstellung des Schlosses, um dieses in die richtige Position zu bringen.

Vorkenntnisse

Für diese Arbeiten sollten Sie wissen, wie man Maß nimmt, eine Wasserwaage verwendet, die Bauteile identifiziert, eine Montageanleitung liest, Löcher bohrt, Schrauben eindreht und eine Bohrmaschine verwendet.

Benötigte Zeit

3 Stunden

Personenanzahl

1 Person, zu zweit ist es aber leichter

Werkzeuge und Material

• Für den Untergrund geeignete Schrauben und Dübel

• Wasserwaage und Lineal

• Schlagschnur, Stift und Maßband

• Schraubzwinge

• Metallsäge

• Schlagbohrmaschine oder Bohrhammer mit Bohrern

• Akkuschrauber oder Schraubendreher

• Hammer und Holzkeile

• Maulschlüssel oder Rohrschlüssel

Persönliche Schutzausrüstung

• Sicherheitsschuhe

• Schutzhandschuhe

• Schutzbrille

• Gehörschutz

Diese Liste ist nicht vollständig. Die persönliche Schutzausrüstung muss an die jeweilige Arbeitssituation angepasst werden.
