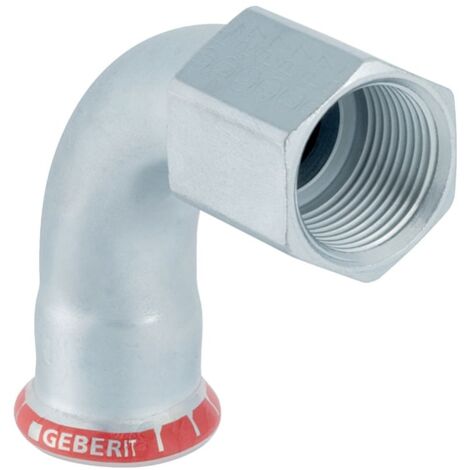

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 15mm, Rp 3/8"

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Innengewinde D 15mm, Rp 3/8"

Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine Verbindung zwischen einem 15 mm Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Dank der integrierten Pressindikator-Funktion und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine kontrollierte Montage unterstützt.

Robuste Verbindungstechnik

Der Bogen ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und galvanisch verzinkt. Die Verbindung erfolgt über eine Pressmuffe mit der Kontur M sowie ein zylindrisches Innengewinde nach ISO 7-1. Für die Dichtigkeit sorgt ein CIIR-Dichtring. Zusätzlich ist der Fitting mit einer schwarzen Dichtbandage aus IIR-Butyl-Kautschuk ummantelt, um den Anforderungen in verschiedenen Installationsumgebungen zu entsprechen. Die Verlegerichtlinien des Herstellers sind bei der Montage zu beachten.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 15 mm
• Innengewinde: Rp 3/8 Zoll
• Winkel: 90 Grad
• Nennweite: DN 12
• Länge: 4,9 cm
• Z-Maß: 2,9 cm

Durch die Kombination aus robuster Materialwahl und präziser Fertigung eignet sich dieser Übergangsbogen für anspruchsvolle Rohrleitungssysteme. Die galvanisch verzinkte Oberfläche und die bewährte Pressmuffen-Technik mit 15 mm Außendurchmesser und Rp 3/8 Zoll Innengewinde unterstützen eine effiziente Installation. Die Einhaltung der Verlegerichtlinien stellt eine zugfeste Verbindung sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20552
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 49
• Länge Anschluss 2: 45
• Arbeitslänge Anschluss 1: 29
• Arbeitslänge Anschluss 2: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
