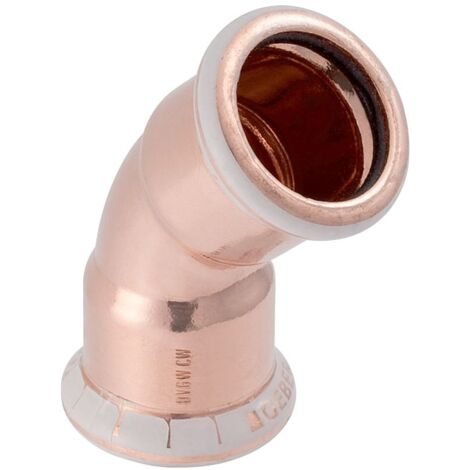

Geberit Mapress Bogen 45 Grad, DN 15, 18mm, Kupfer, 60603

Geberit Mapress Bogen 45 Grad, DN 15, 18mm, Kupfer, 60603

Dieser 45-Grad-Bogen aus Kupfer dient als Verbindungselement in Trinkwasser-, Industrie- und Schiffbauinstallationen. Das aus hochwertigem Cu-DHP gefertigte Formstück ermöglicht eine präzise Rohrführung und ist für den Einsatz in Trinkwassersystemen gemäß UBA-Vorgaben geeignet.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit ist das Bauteil mit einem Pressindikator ausgestattet. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zur Installation. Zudem sind unverpresste Verbindungen bei der Druckprüfung als undicht erkennbar.

Material und Eigenschaften

Das Fitting besteht aus korrosionsbeständigem Kupfer (Cu-DHP CW024A). Die Dichtung ist für den angegebenen Durchmesserbereich ausgelegt. Durch die Fertigung eignet sich dieses Bauteil für anspruchsvolle Versorgungssysteme, die eine hohe mechanische Stabilität erfordern.

Technische Daten

• Winkel: 45 °
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Werkstoff: Cu-DHP Kupfer (CW024A)
• Länge: 2,9 cm
• Z-Maß: 0,9 cm

Der Geberit Mapress Kupfer-Bogen mit 45° und DN 15 (18 mm) bietet eine passgenaue Lösung für Kupferrohrleitungen. Mit seiner hohen Materialqualität und der Eignung für Trinkwassersysteme stellt er eine zuverlässige Komponente für professionelle Installationen dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60603
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 29
• Länge Anschluss 2: 29
• Arbeitslänge Anschluss 1: 9
• Arbeitslänge Anschluss 2: 9
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
