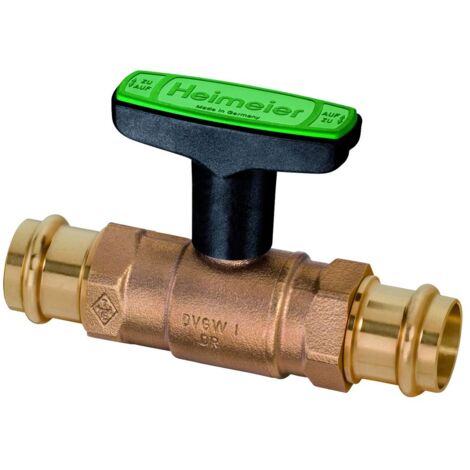

IMI Heimeier Trinkwasserkugelhahn Globo D, Viega Pressanschluss mit SC-Contur, DN 25

IMI Heimeier Trinkwasserkugelhahn Globo D, Viega Pressanschluss mit SC-Contur, DN 25

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Viega Pressanschluss ist ein DVGW-geprüftes Absperrorgan aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Er ist speziell für den Einsatz in Trinkwasseranlagen konzipiert und verfügt über einen Viega Pressanschluss mit SC-Contur in der Dimension DN 25 (28 mm x 28 mm). Durch die geringe Ausladung des Knebels eignet sich der Globo D ideal für die platzsparende Montage nebeneinander auf Verteilern.

Welche Materialien und Konstruktionsmerkmale zeichnen den Globo D aus?

Das Gehäuse und die Kugel des Globo D sind aus entzinkungsfreiem Rotguss gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit in Trinkwasserinstallationen sicherstellt. Die 2-teilige Gehäusekonstruktion ist rohrförmig gestaltet, um eine durchlaufende Wärmedämmung zu ermöglichen. Eine Kugel mit glattem Durchgang sorgt für einen optimalen Wasserfluss und minimiert Druckverluste.

Wie ist die Dichtung des Kugelhahns aufgebaut und wie erfolgt die Bedienung?

Der Kugelhahn ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die durch zwei EPDM-O-Ringe realisiert wird. Die Kugelabdichtung erfolgt mittels PTFE-Ringen, welche eine zuverlässige und dauerhafte Funktion ermöglichen. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff. Dieser Knebel zeichnet sich durch eine geringe Ausladung aus, was eine platzsparende Montage, beispielsweise nebeneinander auf Verteilern, ermöglicht. Auch bei wärmegedämmtem Gehäuse ist der Knebel von außen bedienbar.

Welche Anschlussmöglichkeiten bietet der Trinkwasserkugelhahn und welche Merkmale sind integriert?

Der Globo D ist mit einem Viega Pressanschluss mit SC-Contur ausgestattet, der eine schnelle und sichere Installation ohne Spezialwerkzeug ermöglicht. Beide Anschlüsse sind als Pressmuffen ausgeführt und für einen Rohraußendurchmesser von 28 mm sowie einen Nenndurchmesser von DN 25 konzipiert. Der Kugelhahn bietet einen Volldurchgang, was den maximalen Durchfluss ermöglicht.

Technische Daten

• Nenndurchmesser Anschluss 1: DN 25
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 28 mm
• Rohraußendurchmesser Anschluss 2: 28 mm
• Anschlussart: Pressmuffe
• Ausführung: gerade
• Volldurchgang: ja
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Material Kugel: Rotguss (Bronze)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Zul. Betriebstemperatur: TB 120 Grd. C
• Nenndruck: PN 16

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Viega Pressanschluss und SC-Contur ist eine zuverlässige Lösung für Absperrfunktionen in Trinkwasseranlagen. Seine Konstruktion aus korrosionsbeständigem Rotguss, der Nenndruck von PN 16 und die zulässige Betriebstemperatur von TB 120 Grd. C ermöglichen eine hohe Betriebssicherheit und Langlebigkeit. Der Volldurchgang und die DVGW-Prüfung unterstreichen die Qualität und Funktionalität dieses Kugelhahns.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0672-28.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 25
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
