Allgemeine Beschreibung

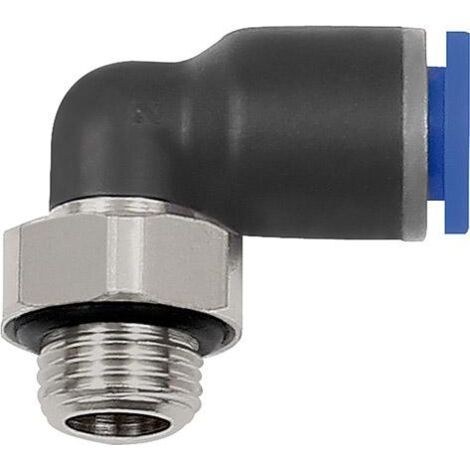

Die Riegler L-Steckverschraubung der »Blauen Serie« ist eine drehbare Verbindung mit Außengewinde M5, die für Schlauch-Außen-Ø 4 mm geeignet ist. Diese Schnellsteckverbinder-Serie besteht aus Kunststoff und vernickeltem Messing und ist ideal für Anwendungen mit Druckluft, neutralen und ungefährlichen Gasen sowie Flüssigkeiten.Technische daten
- Arbeitsdruck max.: 15 bar
- Temperaturbereich: -20 °C bis +80 °C
- Schlauch-Außen-Ø: 4 mm
- SW (Schlüsselweite): 8 mm
- L1 (Länge): 18,8 mm
- L2 (Länge): 18,6 mm
- Material: Kunststoff bzw. vernickeltes Messing
- Medium: Druckluft, neutrale und ungefährliche Gase und Flüssigkeiten
- O-Ring Material: NBR
- Andruckring Material: Kunststoff
Kompatibilität und Zubehör
- Empfohlener Schlauch: PU oder PA (Nylon)
- Einsetzbar mit Kunststoffschläuchen und Kupferrohren
Installation
Die Installation erfolgt durch einfaches Einstecken des Schlauches in die Steckverschraubung. Achten Sie darauf, dass die Dichtfläche des O-Rings im Gehäuse korrekt sitzt, um eine dichte Verbindung zu gewährleisten.Anwendung
Die Riegler L-Steckverschraubung ist geeignet für:- Luft
- Vakuum
