Allgemeine Beschreibung

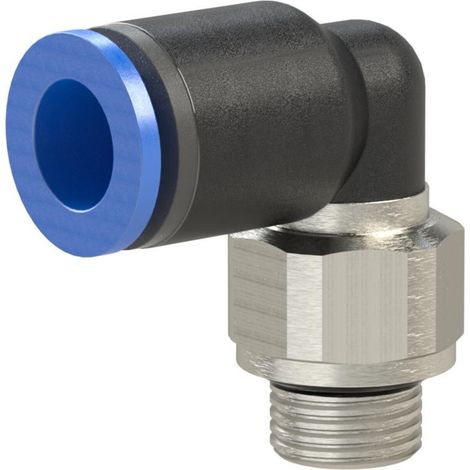

Die Riegler L-Steckverschraubung der »Blauen Serie« ist eine drehbare Verbindung mit Außengewinde G 1/8, die für Schlauch-Außen-Ø 8 mm geeignet ist. Diese Schnellsteckverbinder-Serie besteht aus Kunststoff und vernickeltem Messing und ist ideal für Anwendungen mit Druckluft, neutralen und ungefährlichen Gasen sowie Flüssigkeiten.Technische daten
- Arbeitsdruck max.: 15 bar
- Temperaturbereich: -20 °C bis +80 °C
- Material: Kunststoff bzw. vernickeltes Messing
- Gewinde: G 1/8
- Schlauch-Außen-Ø: 8 mm
- L1: 22,5 mm
- L2: 22 mm
- SW: 14 mm
- Material O-Ring: NBR
- Material Andruckring: Kunststoff
Kompatibilität und Zubehör
- Einsetzbar mit Kunststoffschläuchen und Kupferrohren
- Empfohlene Schlauchmaterialien: PU oder PA (Nylon)
Installation
Die Installation erfolgt durch einfaches Einstecken des Schlauches in die Steckverschraubung, gefolgt von einer Drehbewegung zur Sicherung der Verbindung.Anwendung
Die L-Steckverschraubung eignet sich für folgende Anwendungen:- Druckluft
- Vakuum
- Transport von neutralen und ungefährlichen Gasen und Flüssigkeiten
