Allgemeine Beschreibung

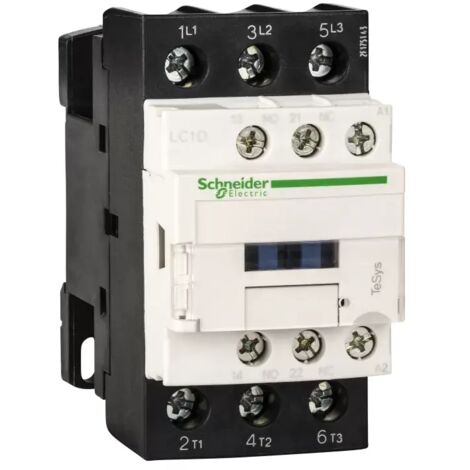

Der Telemecanique TeSys LC1D Schütz ist ein 3-poliges Gerät, das für Motoranwendungen bis zu 15 kW bei 400 V geeignet ist. Mit einer Spule von 48 V AC und einer Frequenz von 50/60 Hz ist er ideal für den Einsatz in verschiedenen industriellen Anwendungen. Der Schütz ist kompakt, hat eine Breite von 45 mm und wird auf einer DIN-Schiene montiert. Er bietet hohe Zuverlässigkeit und Langlebigkeit und ist für Sicherheitsanwendungen zertifiziert.Technische daten
- Bemessungsbetriebsspannung: <= 690 V AC 25...400 Hz
- Bemessungsbetriebsstrom: 32 A (bei 60 °C)
- Leistungskreis: <= 300 V DC
- Motorleistung: 15 kW bei 380...400 V AC 50/60 Hz
- Gewicht: 375 g
- Abmessungen: Höhe 85 mm, Breite 45 mm, Tiefe 92 mm
- IP-Schutzart: IP20
Kompatibilität und Zubehör
- Hilfskontakte: 1 NO + 1 NC
- Steuerstromkreistyp: AC bei 50/60 Hz
Installation
Der Schütz wird auf einer DIN-Schiene montiert. Der Zugang zu den Spulen- und Hilfskontaktanschlüssen erfolgt von vorne, was die Installation erleichtert.
Anwendung
Der TeSys LC1D Schütz eignet sich für Motorsteuerungen und kann in verschiedenen industriellen Anwendungen eingesetzt werden, einschließlich Sicherheitsanwendungen dank seines zertifizierten NC-Spiegelkontakts.
Weitere Informationen
- Mechanische Lebensdauer: 15 Millionen Zyklen
- Maximale Zyklenlebensdauer: 3600 Zyklen/h bei <60 °C
- Temperaturbereich: -40 bis +60 °C, bis +70 °C mit Derating
- Feuerbeständigkeit: 850 °C nach IEC 60695-2-1
- Verlustleistung pro Pol: 2 W AC-3, 5 W AC-1
