Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 25 Stahl

Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 25 Stahl

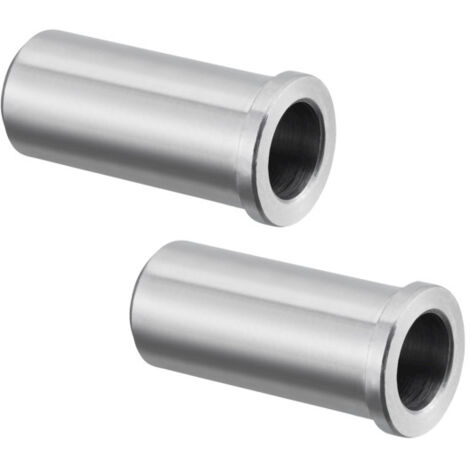

Das Oventrop Tüllenanschluss-Set 5 ermöglicht eine zuverlässige Verbindung von Ventilen mit Außengewinde in hydraulischen Systemen. Das 2-teilige Set besteht aus zwei Schweißtüllen der Nennweite DN 25 und ist aus robustem Stahl gefertigt. Es eignet sich für den Einsatz in anspruchsvollen Umgebungen und zeichnet sich durch eine flachdichtende Ausführung aus, die eine sichere Montage unterstützt.

Welche Eigenschaften bietet das Tüllenanschluss-Set?

Das Set ist für den professionellen Einsatz konzipiert und besteht aus zwei Schweißtüllen, die für Ventile mit Außengewinde ausgelegt sind. Die Konstruktion aus Stahl der Güte St 37.2 (1.0037) sorgt für eine hohe Stabilität. Die Anschlüsse sind in gerader Form ausgeführt und verfügen über einen Schweißanschluss sowie eine Überwurfmutter. Die Installation gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder besonderes Werkzeug erforderlich sind.

Für welche Betriebsbedingungen ist das Set geeignet?

Das Oventrop Tüllenanschluss-Set ist für einen maximalen Arbeitsdruck von 16 bar bei einer Temperatur von 20 °C ausgelegt. Der zulässige Bereich für die Mediumtemperatur im Dauerbetrieb erstreckt sich von -20 °C bis 150 °C. Mit einer Druckstufe von PN 16 ist das Set für diverse hydraulische Anwendungen in der Haustechnik geeignet, bei denen eine dauerhafte und druckfeste Verbindung erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 25
• Werkstoff: Stahl (St 37.2 / 1.0037)
• Anschlussart: Schweißanschluss und Überwurfmutter
• Druckstufe: PN 16
• Max. Arbeitsdruck: 16 bar (bei 20 °C)
• Mediumtemperatur: -20 °C bis 150 °C
• Ausführung: 2-teilig, flachdichtend
• Rohraußendurchmesser: 33 mm

Das Oventrop Tüllenanschluss-Set 5 überzeugt durch seine robuste Stahlkonstruktion und die einfache Handhabung bei der Installation. Mit einer Druckfestigkeit von PN 16 und einem weiten Temperaturbereich von -20 °C bis 150 °C bietet es eine zuverlässige Lösung für die Anbindung von Ventilen in hydraulischen Anlagen. Die flachdichtende, 2-teilige Ausführung in DN 25 stellt eine solide Basis für eine dauerhafte und effiziente Systemintegration dar.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1060594
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter
• Länge: 0,06
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 33
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 150
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 37.2 (1.0037)
• Werkstoffgüte Anschluss 2: St 37.2 (1.0037)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• Druckstufe Flansch: PN 16
