Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 50 Stahl

Oventrop Tüllenanschluss-Set 5 2 Schweißtüllen DN 50 Stahl

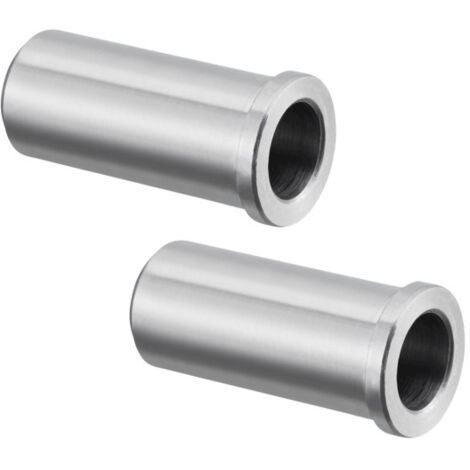

Das Oventrop Tüllenanschluss-Set 5 ermöglicht eine zuverlässige Verbindung für Ventile mit Außengewinde. Das 2-teilige Set besteht aus zwei Schweißtüllen in der Nennweite DN 50 und ist aus robustem Stahl gefertigt. Es eignet sich für den Einsatz in hydraulischen Systemen und ist für einen maximalen Arbeitsdruck von 16 bar bei 20 °C ausgelegt.

Wie wird das Tüllenanschluss-Set montiert?

Die Installation des Oventrop Tüllenanschluss-Sets gestaltet sich unkompliziert, da für die Montage keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Die Schweißtüllen sind für den direkten Schweißanschluss konzipiert und verfügen über eine Überwurfmutter zur sicheren Befestigung. Die flachdichtende Ausführung sorgt für eine präzise Passform an den entsprechenden Ventilen. Durch die gerade Form und die hochwertige Materialgüte aus St 37.2 (1.0037) ist eine stabile Verbindung im Rohrleitungssystem sichergestellt.

Für welche Einsatzbedingungen ist das Set geeignet?

Das Set ist für den Betrieb in einem Temperaturbereich von -20 °C bis 150 °C ausgelegt, was eine flexible Anwendung in verschiedenen hydraulischen Anlagen ermöglicht. Mit einer Druckstufe von PN 16 bietet das System die notwendige Stabilität für anspruchsvolle Anforderungen. Die unbehandelten Oberflächen der aus Stahl gefertigten Komponenten unterstreichen die industrielle Ausrichtung des Produkts, das speziell für den hydraulischen Abgleich in Armaturensystemen entwickelt wurde.

Technische Daten

• Nenndurchmesser: DN 50
• Rohraußendurchmesser: 60 mm
• Werkstoff: Stahl (St 37.2 / 1.0037)
• Druckstufe: PN 16
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 150 °C
• Anschlussart: Schweißanschluss mit Überwurfmutter
• Ausführung: 2-teilig, gerade

Das Oventrop Tüllenanschluss-Set 5 überzeugt durch seine robuste Verarbeitung aus Stahl und die einfache Handhabung bei der Montage. Mit einer Nennweite von DN 50 und einer Druckfestigkeit von PN 16 ist es eine verlässliche Komponente für den hydraulischen Abgleich. Die Eignung für Temperaturen bis 150 °C und der unkomplizierte Schweißanschluss machen dieses 2-teilige Set zur idealen Wahl für professionelle Installationen, bei denen eine flachdichtende und druckbeständige Verbindung gefordert ist.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1060597
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter
• Länge: 0,065
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 60
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 150
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 37.2 (1.0037)
• Werkstoffgüte Anschluss 2: St 37.2 (1.0037)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• Druckstufe Flansch: PN 16
