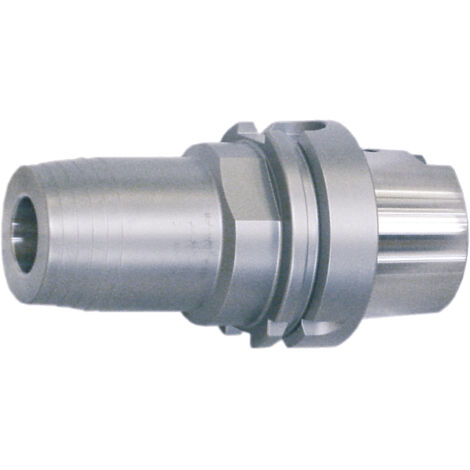

Hydrodehnspannfutter DIN69893A HSK-A63 25x120mm WTE

Verkauft von Reidl GmbH & Co. KG und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das WTE Hydro-Dehnspannfutter D69893A ist ein hochpräzises Werkzeugaufnahme-System mit Innenkühlung, das nach DIN 69893 gefertigt ist. Es bietet eine hervorragende Rundlaufgenauigkeit und ist ideal für den Einsatz in Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen. Das Futter ist für den automatischen Werkzeugwechsel geeignet und wird mit einem Sechskant-Quergriffschlüssel geliefert.

Technische daten

  • HSK: 63
  • Werkstoff Härte: 52 ± 2 HRC
  • Zugfestigkeit: 1600–1800 N/mm²
  • Kegel nach DIN 254
  • Kegelwinkeltoleranz: AT3
  • Rundlaufgenauigkeit: max. 0,003 mm
  • Wuchtgüte: G 2.5 bei 25000 min-1
  • Maximale Drehzahl: 40000 min-1
  • Optimale Einsatztemperatur: 20–50 °C
  • Kühlmitteldruck max.: 80 bar
  • Verstellweg: 10 mm
  • Abmessungen: d1: 25 mm, d2: 57 mm, d3: 53 mm, l1: 120 mm, l2: 57 mm, l3: 10 mm, l4: 63 mm, G: M16 x 1, SW: 5 mm

    • Kompatibilität und Zubehör

  • Geeignet für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen
  • Lieferumfang: Hydro-Dehnspannfutter mit Sechskant-Quergriffschlüssel

    • Installation

  • Hydrauliköl wird durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert
  • Der Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse

    • Anwendung

  • Verwendung in Maschinen für Metall- und Holzbearbeitung
  • Optimiert für den automatischen Werkzeugwechsel

    • Eigenschaften

    • Marke
      WTE
    • Durchmesser
      25 mm
    • Spindelgewinde
      M10
    • Breite
      115 mm
    • Länge
      120 mm
    • Material
      Metall
    • Gewicht
      2260 g
    • Art des Zubehörs für Drehmaschinen
      Werkzeughalter
    • ManoMano Art.-Nr
      ME1258670
    • MMID
      184487472870
    • Herstellerreferenz
      3035470050
    • EAN
      4332163365280
