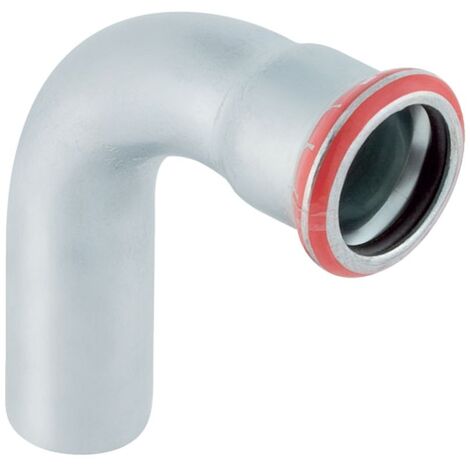

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 12mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 12mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl ermöglicht präzise Richtungsänderungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zuverlässige Verbindung mit dem bewährten Presssystem konzipiert.

Zuverlässige Verbindungstechnik

Der Fitting aus unlegiertem Stahl 1.0034 (E195) ist galvanisch verzinkt und zeichnet sich durch hohe Stabilität aus. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine schnelle Kontrolle während der Montage unterstützt. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe erleichtern die fachgerechte Installation. Die Abdichtung erfolgt über einen CIIR-Dichtring.

Die robuste Ausführung ermöglicht eine zugfeste Verbindung in anspruchsvollen Installationsumgebungen. Mit einem Außendurchmesser von 12 mm und einem Winkel von 90 Grad ist das Bauteil optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt eine fachgerechte Anwendung sicher.

Dieser Bogen bietet eine zuverlässige Lösung für dauerhafte Rohrverbindungen. Durch die Kombination aus hochwertigem, verzinktem Stahl 1.0034 und der bewährten Pressmuffen-Technik mit 12 mm Außendurchmesser eignet sich das Bauteil ideal für professionelle Installationen in der Haustechnik und Industrie.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 12 mm
• Winkel: 90 °
• Nennweite: DN 10
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Länge: 4,2 cm
• Höhe: 5,2 cm
• Z-Maß: 2,5 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20301
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 52
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 2: 25
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
