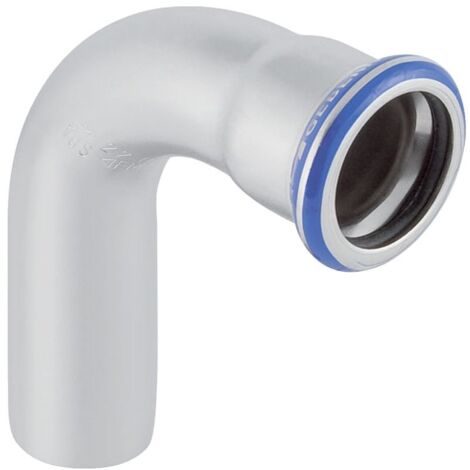

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 15mm

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 15mm

Dieser 90-Grad-Bogen aus Edelstahl der Serie Mapress ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Formteil zeichnet sich durch eine hohe Materialbeständigkeit aus und ist für Trinkwasserinstallationen geeignet.

Zuverlässige Verbindungstechnik

Der Bogen ist mit einem Einschubende sowie einer Pressmuffe ausgestattet, die eine sichere und zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine schnelle Dichtheitsprüfung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zur finalen Installation.

Material und Ausführung

Gefertigt aus hochwertigem CrNiMo-Stahl 1.4401, bietet der Fitting eine exzellente Korrosionsbeständigkeit. Die integrierte Dichtung besteht aus schwarzem CIIR, das für die Anforderungen in der Versorgungstechnik ausgelegt ist. Die robuste Konstruktion ist systemgebunden und erfüllt die Anforderungen für den Einsatz in Trinkwasserinstallationen gemäß UBA-Vorgaben.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 15 mm
• Winkel: 90 Grad
• Nennweite: DN 12
• Dichtungsmaterial: CIIR
• Länge: 3,8 cm
• Höhe: 4,8 cm
• Z-Maß: 1,8 cm

Durch die Kombination aus langlebigem Edelstahl 1.4401 und der bewährten Pressverbindungstechnik bietet dieses Bauteil eine dauerhafte Lösung für anspruchsvolle Rohrleitungsinstallationen. Mit einem Außendurchmesser von 15 mm und der präzisen 90-Grad-Geometrie unterstützt der Bogen eine effiziente Leitungsführung, während die integrierte Dichtung aus CIIR und die unverpresst-undicht-Funktion eine hohe Betriebssicherheit im System sicherstellen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 30302
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 48
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 2: 18
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
