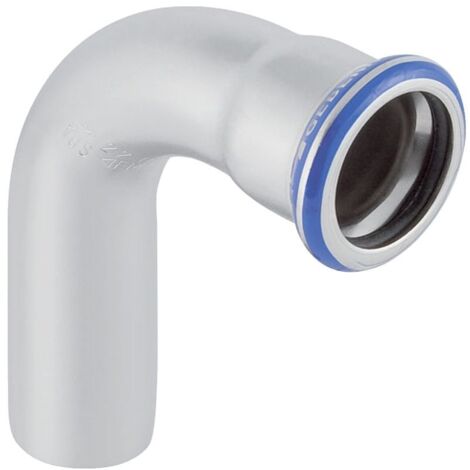

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 28mm

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 28mm

Dieser Edelstahl-Bogen mit 90 Grad Winkel ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 zeichnet sich durch seine Beständigkeit aus und ist für Trinkwasserinstallationen gemäß UBA-Konformität geeignet.

Zuverlässige Verbindungstechnik

Der Fitting ist mit einem schwarzen CIIR-Dichtring ausgestattet, der eine dauerhafte Abdichtung unterstützt. Die Konstruktion als Bogen mit Einschubende und Pressmuffe ermöglicht eine effiziente Montage. Ein Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung erkennbar sind. Der integrierte Pressindikator erleichtert zudem die visuelle Kontrolle der fachgerechten Verpressung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 25
• Außendurchmesser: 28 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Länge: 5,7 cm
• Höhe: 6,3 cm
• Z-Maß: 3,4 cm

Die robuste Ausführung aus Edelstahl sorgt für eine zugfeste Verbindung in anspruchsvollen Versorgungssystemen. Durch die Kombination aus bewährter Presskontur und der Sicherheitsfunktion bei unverpressten Verbindungen bietet dieses Bauteil eine hohe Installationssicherheit für professionelle Rohrleitungsprojekte.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 30305
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 63
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 2: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
