Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 22mm

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 22mm

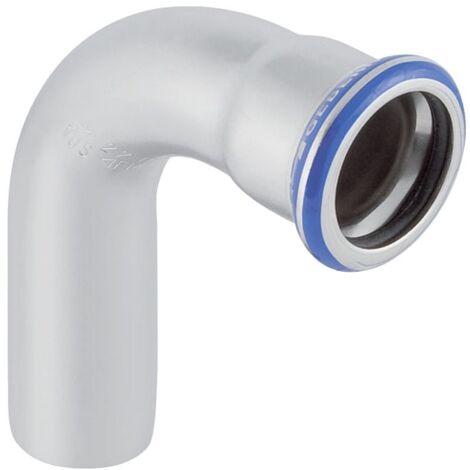

Dieser 90-Grad-Bogen aus CrNiMo-Stahl 1.4401 ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für Trinkwasserinstallationen geeignet.

Zuverlässige Verbindungstechnik

Das Formstück verfügt über ein Einschubende sowie eine Pressmuffe für eine prozesssichere Montage. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine Überprüfung der Verbindung während der Druckprobe ermöglicht. Ein Pressindikator unterstützt die visuelle Kontrolle der Verpressung, während ein transparenter Schutzstopfen die Pressmuffe bis zur Verarbeitung vor Verschmutzungen bewahrt.

Material und Beständigkeit

Gefertigt aus korrosionsbeständigem Edelstahl der Werkstoffgüte 1.4401, bietet das Bauteil eine hohe Stabilität. Die integrierte Dichtung aus CIIR in Schwarz sorgt für eine zuverlässige Abdichtung. Das System ist zugfest ausgeführt und für anspruchsvolle Versorgungsleitungen optimiert.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 22 mm
• Winkel: 90 °
• Nennweite: DN 20
• Dichtungsmaterial: CIIR
• Länge: 4,7 cm
• Höhe: 5,8 cm
• Z-Maß: 2,6 cm

Die robuste Ausführung aus Edelstahl macht diesen 90-Grad-Bogen zur idealen Wahl für langlebige Rohrleitungssysteme. Mit einem Außendurchmesser von 22 mm und der bewährten Pressmuffen-Technik bietet das Bauteil eine hohe Montagefreundlichkeit. Die Trinkwasserkonformität sowie die unverpresst undichte Eigenschaft unterstützen eine effiziente Installation in verschiedensten Versorgungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 30304
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 58
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 2: 26
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
