Oventrop Hydrocontrol VFC Strangregulierventil DN 32 PN 16 Flansch ANSI, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 32 PN 16 Flansch ANSI, 2 Messventile, GG 25

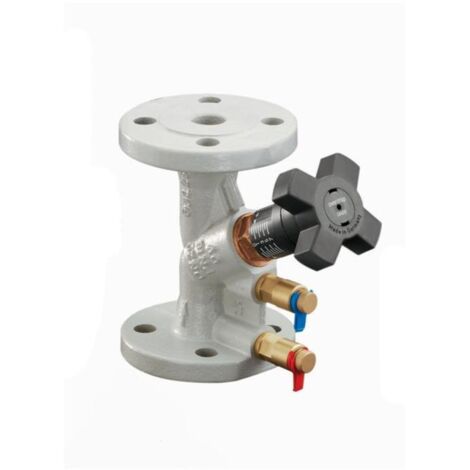

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 32 ist ein Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss und ist für einen Betriebsdruck von PN 16 ausgelegt. Mit seinen beidseitigen Flanschanschlüssen nach ANSI Class 150 ermöglicht es eine präzise Durchflussregulierung. Die Ausstattung mit zwei montierten Messventilen in Nadeltechnik erlaubt eine jederzeit kontrollierbare und stufenlose Voreinstellung, die zudem plombierbar ist.

Wie ist das Hydrocontrol VFC aufgebaut?

Das Ventilgehäuse wird aus Grauguss (EN-GJL-250) gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt und sorgt gemeinsam mit der PTFE-Dichtung am Kegel für eine zuverlässige Funktion. Die Spindelabdichtung ist durch einen doppelten O-Ring aus EPDM wartungsfrei ausgeführt. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung vereinfacht. Messventile und F+E-Kugelhahn sind untereinander austauschbar.

Welche Vorteile bietet die Voreinstellung?

Die stufenlose Voreinstellung erfolgt über eine Hubbegrenzung, die eine exakte Einregulierung der Volumenströme ermöglicht. Diese Einstellung ist gesichert und jederzeit kontrollierbar, was die Effizienz der Anlage unterstützt. Durch die plombierbare Voreinstellung wird ein unbefugtes Verstellen verhindert. Das Ventil ist für den Einsatz mit Heizungswasser optimiert und lässt sich ohne Spezialwerkzeug in das Rohrleitungssystem integrieren.

Technische Daten

• Nenndurchmesser: DN 32
• Druckstufe: PN 16
• Kvs-Wert: 17,1
• Anschlussart: Flansch nach ANSI Class 150
• Werkstoff: Grauguss (EN-GJL-250)
• Bedienhöhe: 136 mm
• Durchmesser Handrad: 70 mm
• Messanschlüsse: 2x Messventil G 1/4 Nadeltechnik

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine Materialwahl aus Grauguss und Rotguss sowie seine präzise Einstellbarkeit. Mit einem Kvs-Wert von 17,1 und der Schrägsitzausführung stellt es eine Lösung für den hydraulischen Abgleich in Heizungssystemen dar. Die einfache Handhabung und die robuste Konstruktion für einen Druckbereich bis PN 16 unterstützen einen sicheren Betrieb in gewerblichen und technischen Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062948
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 136
• Kvs-Wert: 17,1
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 32
