Oventrop Hydrocontrol VFC Strangregulierventil DN 50 PN 16 Flansch ANSI, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 50 PN 16 Flansch ANSI, 2 Messventile, GG 25

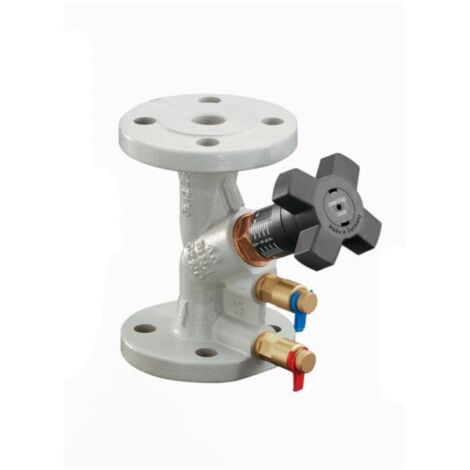

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 50 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss (EN-GJL-250) und ist für einen Betriebsdruck von PN 16 ausgelegt. Mit beidseitigen Flanschanschlüssen nach ANSI Class 150 ermöglicht es eine präzise Durchflussregulierung. Die Ausstattung mit zwei montierten Messventilen in Nadeltechnik unterstützt eine exakte Systemüberprüfung und Inbetriebnahme.

Wie erfolgt die Einstellung des Ventils?

Das Hydrocontrol VFC ermöglicht eine jederzeit kontrollierbare und stufenlose Voreinstellung über eine integrierte Hubbegrenzung. Diese Voreinstellung ist plombierbar, um ein unbeabsichtigtes Verstellen zu verhindern. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung im laufenden Betrieb erleichtert. Die Spindelabdichtung ist wartungsfrei und wird durch einen doppelten O-Ring aus EPDM sichergestellt, während der Kegel mit einer Dichtung aus PTFE ausgestattet ist.

Welche Materialien kommen zum Einsatz?

Bei der Konstruktion des Strangregulierventils wurde auf Beständigkeit geachtet. Das Ventilgehäuse besteht aus Grauguss, während das Kopfstück und der Kegel aus Rotguss gefertigt sind. Die Spindel besteht aus entzinkungsbeständigem Messing. Die gesamte Armatur ist beschichtet, um einen wirksamen Oberflächenschutz zu ermöglichen. Die Messventile sind untereinander austauschbar, was die Flexibilität bei der Installation erhöht.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Kvs-Wert: 36
• Gehäusewerkstoff: Grauguss (EN-GJL-250)
• Anschlussart: Flansch nach ANSI
• Bedienhöhe: 145 mm
• Handraddurchmesser: 70 mm
• Spindelabdichtung: Doppelter O-Ring (EPDM)
• Kegeldichtung: PTFE

Das Oventrop Hydrocontrol VFC Strangregulierventil bietet eine zuverlässige Lösung für den hydraulischen Abgleich in Heizungsanlagen. Durch die Kombination aus hochwertigen Materialien wie Grauguss und Rotguss sowie der präzisen Einstellmöglichkeit mittels Hubbegrenzung sorgt es für eine effiziente Durchflussverteilung. Mit einem Kvs-Wert von 36 und der robusten Auslegung für PN 16 ist das Ventil für anspruchsvolle Anforderungen in der Anlagentechnik ausgelegt und ermöglicht eine einfache Handbedienung.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062950
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 145
• Kvs-Wert: 36
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
