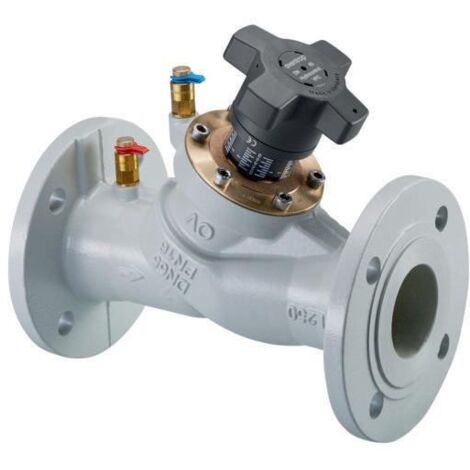

Oventrop Hydrocontrol VFC Strangregulierventil DN 125 PN 16 Flansch ANSI, 2 Messventile, GG 25
Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 125 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil aus Grauguss (EN-GJL-250) ist für einen Betriebsdruck von PN 16 ausgelegt und verfügt über beidseitige Flanschanschlüsse, die nach ANSI Class 150 gebohrt sind. Durch die Schrägsitzausführung und die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht das Ventil eine exakte Durchflussregulierung in Rohrleitungssystemen.
Wie ist das Hydrocontrol VFC aufgebaut?
Das Ventilgehäuse besteht aus Grauguss, während das Kopfstück und der Kegel aus Rotguss gefertigt sind. Die Spindel besteht aus entzinkungsbeständigem Messing und ist durch einen doppelten O-Ring aus EPDM wartungsfrei abgedichtet. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung vereinfacht. Zudem sind die Messventile und der Füll- und Entleerungskugelhahn untereinander austauschbar.
Welche Vorteile bietet die Voreinstellung?
Die Voreinstellung des Ventils ist jederzeit kontrollierbar und kann bei Bedarf plombiert werden, um unbefugte Änderungen zu verhindern. Die stufenlose Hubbegrenzung sorgt für eine präzise Einstellung des Volumenstroms. Mit einem Kvs-Wert von 293 ist das Ventil für hohe Durchflussmengen ausgelegt. Die Bedienung erfolgt manuell über ein Handrad mit einem Durchmesser von 160 mm, wobei die Bedienhöhe des Ventils 283 mm beträgt.
Technische Daten
- Nenndurchmesser: DN 125
- Druckstufe: PN 16
- Kvs-Wert: 293
- Gehäusewerkstoff: Grauguss (EN-GJL-250)
- Anschlussart: Flansch nach ANSI Class 150
- Bedienhöhe: 283 mm
- Handraddurchmesser: 160 mm
- Dichtmaterial Kegel: PTFE
- Spindelabdichtung: EPDM
Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine Materialwahl aus Grauguss und Rotguss sowie seine hohe Funktionalität beim hydraulischen Abgleich. Mit einem Kvs-Wert von 293 und der präzisen, plombierbaren Voreinstellung bietet es eine zuverlässige Lösung für Heizungsinstallationen. Die wartungsfreie Spindelabdichtung und die durchdachte Anordnung der Funktionselemente auf der Handradseite erleichtern die Handhabung im laufenden Betrieb und unterstützen eine effiziente Anlagenhydraulik.
Produktspezifikation
- Hersteller-Warengruppe: Hydraulik
- Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
- Hersteller-Artikelnummer: 1062954
- Oberflächenschutz: beschichtet
- Anschluss 1: Flansch
- Anschluss 2: Flansch
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Mit Thermometer: nein
- Geeignet für Handbedienung: ja
- Durchmesser Handrad: 160
- Druckstufe Artikel: PN 16
- Mit Entleerungsventil: nein
- Mit verlängerten Messnippeln: nein
- Thermostatisch: nein
- Druckstufe Flansch: PN 16
- Mit Messanschluss: ja
- Mit Impulsleitungsanschluss: nein
- Geeignet für warmes Trinkwasser: nein
- Geeignet für Leitungswasser: nein
- Geeignet für Heizungswasser: ja
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
- Bedienhöhe: 283
- Kvs-Wert: 293
- Mit Standanzeiger: ja
- Mit Messnippel: ja
- Motorgesteuert: nein
- Nenndurchmesser: DN 125
Eigenschaften
- MarkeOVENTROP
- Länge16 cm
- Breite12.5 cm
- Höhe485 mm
- Gewicht43 kg
