Oventrop Hydrocontrol VFC Strangregulierventil DN 80 PN 16 Flansch ANSI, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 80 PN 16 Flansch ANSI, 2 Messventile, GG 25

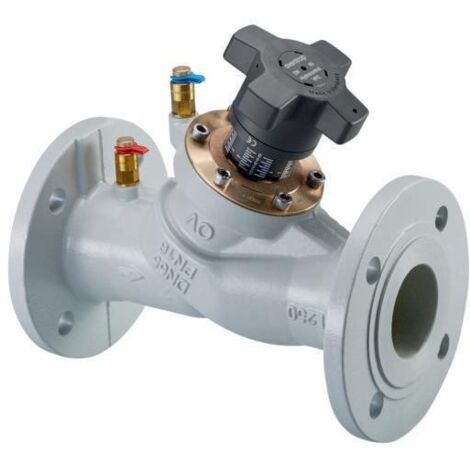

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 80 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss (EN-GJL-250) und ist für einen Betriebsdruck von PN 16 ausgelegt. Mit seinen beidseitigen Flanschanschlüssen nach ANSI Class 150 und den zwei montierten Messventilen in Nadeltechnik ermöglicht es eine präzise und jederzeit kontrollierbare Durchflussregulierung in Heizungssystemen.

Wie erfolgt die Voreinstellung des Ventils?

Die Voreinstellung des Hydrocontrol VFC erfolgt stufenlos über eine integrierte Hubbegrenzung. Diese Einstellung ist gesichert und kann jederzeit kontrolliert werden, was eine exakte hydraulische Einregulierung der Anlage unterstützt. Zur Absicherung gegen unbefugte Veränderungen ist die Voreinstellung plombierbar. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung im laufenden Betrieb erleichtert.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Ventilgehäuse ist aus Grauguss gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt und verfügt über eine wartungsfreie Abdichtung durch einen doppelten O-Ring aus EPDM. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet, was die Zuverlässigkeit im Heizungswasserbetrieb unterstreicht. Die Konstruktion erlaubt zudem den flexiblen Austausch von Messventil und F+E-Kugelhahn.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Kvs-Wert: 122,2
• Anschlussart: Flansch nach ANSI Class 150
• Werkstoff: Grauguss (EN-GJL-250)
• Bedienhöhe: 203 mm
• Handraddurchmesser: 110 mm
• Messanschlüsse: 2x G 1/4 Nadeltechnik

Das Oventrop Hydrocontrol VFC Strangregulierventil bietet eine zuverlässige Lösung für den hydraulischen Abgleich in Heizungsanlagen. Durch die Kombination aus hochwertigen Materialien wie Grauguss und Rotguss sowie der präzisen Einstellbarkeit mittels Hubbegrenzung ermöglicht das Ventil eine effiziente Durchflusssteuerung. Mit einem Kvs-Wert von 122,2 und der robusten Auslegung für PN 16 eignet es sich ideal für anspruchsvolle Anforderungen in der Anlagentechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062952
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 110
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 203
• Kvs-Wert: 122,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 80
