Oventrop Hydrocontrol VFC Strangregulierventil DN 150 PN 16 Flansch ANSI, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 150 PN 16 Flansch ANSI, 2 Messventile, GG 25

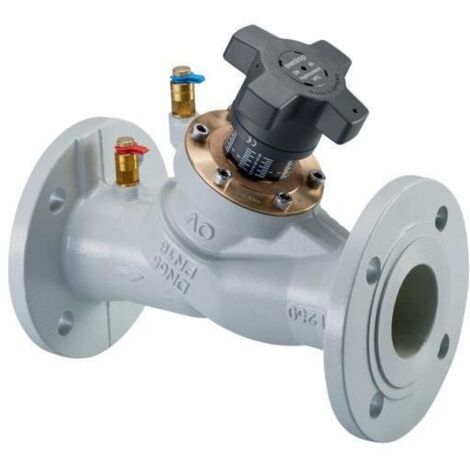

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 150 ist ein Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus robustem Grauguss und ist für einen Betriebsdruck von PN 16 ausgelegt. Mit beiderseitigen Flanschanschlüssen nach ANSI Class 150 und zwei montierten Messventilen in Nadeltechnik ermöglicht es eine präzise und jederzeit kontrollierbare Durchflussregulierung.

Wie erfolgt die Voreinstellung des Ventils?

Die Voreinstellung des Hydrocontrol VFC erfolgt stufenlos und ist durch eine integrierte Hubbegrenzung gesichert. Dies erlaubt eine exakte Anpassung der Durchflussmengen an die hydraulischen Anforderungen des Systems. Die Einstellung ist zudem plombierbar. Alle wesentlichen Funktionselemente, einschließlich der Messventile, sind auf der Handradseite angeordnet, was die Zugänglichkeit bei Einstellungsarbeiten erleichtert.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Ventilgehäuse ist aus Grauguss (EN-GJL-250) gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt. Für eine zuverlässige Abdichtung sorgt eine wartungsfreie Spindelabdichtung mittels eines doppelten EPDM-O-Rings. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Die Konstruktion ist für den Einsatz in Heizungswasser optimiert und bietet durch die beschichtete Oberfläche einen Schutz.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Kvs-Wert: 404,3
• Gehäusewerkstoff: Grauguss (EN-GJL-250)
• Anschlussart: Flansch nach ANSI Class 150
• Bedienhöhe: 285 mm
• Handraddurchmesser: 160 mm
• Messventile: 2x G 1/4 Nadeltechnik

Das Oventrop Hydrocontrol VFC Strangregulierventil bietet eine Lösung für den hydraulischen Abgleich in Heizungsinstallationen. Durch die Kombination aus langlebigen Materialien wie Grauguss und Rotguss sowie der präzisen, plombierbaren Voreinstellung mit einem Kvs-Wert von 404,3 unterstützt das Ventil eine effiziente Anlagenhydraulik. Die Anordnung aller Funktionselemente auf der Handradseite ermöglicht eine einfache Handhabung in Systemen mit einem Betriebsdruck von PN 16.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062955
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 160
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 285
• Kvs-Wert: 404,3
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 150
