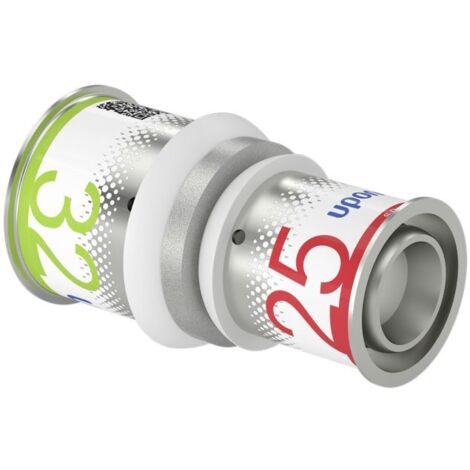

Uponor S-Press Plus Kupplung reduziert 32x25mm, 1070556

Uponor S-Press Plus Kupplung reduziert 32x25mm, 1070556

Die Uponor S-Press Plus Kupplung reduziert 32x25mm aus der S-Press PLUS Serie ist ein hochwertiger Metall Pressfitting. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet sie eine zuverlässige und hygienische Verbindung für Uponor Mehrschichtverbundrohrsysteme. Sie ist ideal für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen und ermöglicht eine Dimensionierung von 32 auf 25 mm.

Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen die Kupplung aus?

Die Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Die fest fixierte Presshülse aus Edelstahl verfügt über ein Sichtfenster zur Kontrolle der Verpressung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, wodurch eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr entsteht. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt.

Welche Vorteile bietet die Installation und welche Sicherheitsmerkmale sind integriert?

Die Installation erfolgt mittels einer längskraftschlüssigen Radial-Pressverbindung. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung und die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck ermöglicht. Das Pressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht und beschleunigt. Eine sichere Pressbackenführung und eine schnelle Dimensionserkennung mit Farbkodierung unterstützen eine fehlerfreie Verarbeitung. Die Kupplung ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Für welche Einsatzbereiche ist die Uponor S-Press Plus Kupplung geeignet?

Die Kupplung ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar konzipiert. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Druck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden Betriebsdauer. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste. Die Kupplung besitzt Zertifikate von DVGW, ÖVGW und KIWA/KOMO und verfügt über Außen- und Innengewinde nach DIN EN 10226-1.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 25
• Länge: 68
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)

Die Uponor S-Press Plus Kupplung reduziert 32x25mm bietet eine zuverlässige und hygienische Verbindungslösung für moderne Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit EPDM-Dichtungen, erfüllt sie höchste Anforderungen an Materialqualität und Trinkwasserhygiene. Die innovative Presstechnologie ermöglicht eine schnelle und sichere Installation ohne Kalibrieren und Entgraten, bei einem maximalen Arbeitsdruck von 10.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070556
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 68
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Zeta-Wert: 1,1
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 25
• Länge Anschluss 1: 34
• Länge Anschluss 2: 34
• Arbeitslänge Anschluss 1: 6
• Arbeitslänge Anschluss 2: 6
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
