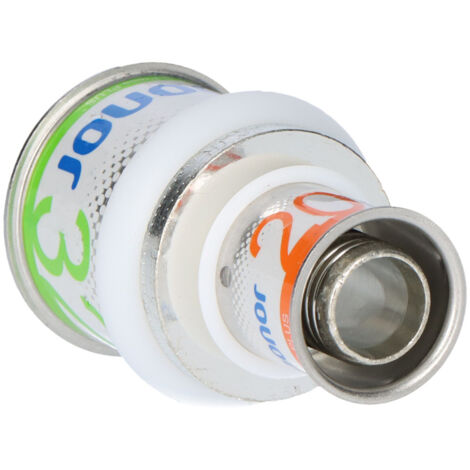

Uponor S-Press Plus Kupplung reduziert 32x20mm, 1070555

Uponor S-Press Plus Kupplung reduziert 32x20mm, 1070555

Die Uponor S-Press Plus Kupplung reduziert 32x20mm aus der S-Press PLUS Serie ist ein hochwertiger, einteiliger Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Sie ist speziell für die sichere und hygienische Verbindung von Mehrschichtverbundrohren mit unterschiedlichen Außendurchmessern von 32 mm und 20 mm in Trinkwasser- und Heizungsinstallationen konzipiert. Die gerade Ausführung ermöglicht eine totraumfreie und durchflussoptimierte Installation.

Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen die Kupplung aus?

Die Uponor S-Press Plus Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ist integriert.

Wie funktioniert die sichere Pressverbindung und Montage?

Die Kupplung nutzt eine längskraftschlüssige Radial-Pressverbindung. Die hohe Prüfsicherheit wird durch eine Verpresst-Kennzeichnung und die bewährte Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Installation vereinfacht. Eine sichere Pressbackenführung sowie eine schnelle Dimensionserkennung durch Farbkodierung und ein QR-Code für direkten Informationszugang unterstützen den Installationsprozess. Die Kupplung ist zudem zugfest und 100 % kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen.

Für welche Anwendungsbereiche ist die Kupplung geeignet?

Die Kupplung ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar konzipiert. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich ist die Kupplung für Dauerbetriebstemperaturen bis 80 °C und denselben Druck ausgelegt, mit kurzzeitigen Störfalltemperaturen bis 100 °C für bis zu 100 Stunden Betriebsdauer. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste im System.

Welche Zertifizierungen und Prüfungen liegen vor?

Die Qualität und Sicherheit der Uponor S-Press Plus Kupplung wird durch zahlreiche Zertifikate und Prüfungen bestätigt. Dazu gehören die Siegel von DVGW, ÖVGW und KIWA/KOMO. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 bestätigt eine Zugfestigkeit von über 1600 N. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Technische Daten

• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 32 mm
• Rohraußendurchmesser Anschluss 2: 20 mm
• Länge: 61 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR)
• Zeta-Wert: 0,7

Die Uponor S-Press Plus Kupplung reduziert 32x20mm bietet eine zuverlässige und hygienische Lösung für die Verbindung von Mehrschichtverbundrohren in Trinkwasser- und Heizungsinstallationen. Mit ihrem entzinkungsbeständigen Messing, der zweischichtigen Innenverzinnung und einem maximalen Arbeitsdruck von 10 bar stellt sie eine langlebige und sichere Komponente für moderne Rohrleitungssysteme dar. Die einfache und sichere Pressverbindung ohne Kalibrieren und Entgraten unterstreicht die anwenderfreundliche Konzeption dieses Fittings.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070555
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 61
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Zeta-Wert: 0,7
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 20
• Länge Anschluss 1: 34
• Länge Anschluss 2: 27
• Arbeitslänge Anschluss 1: 6
• Arbeitslänge Anschluss 2: 6
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
