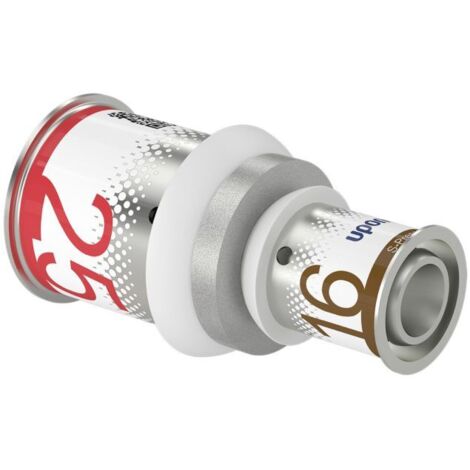

Uponor S-Press Plus Kupplung reduziert 25x16mm, 1070553

Uponor S-Press Plus Kupplung reduziert 25x16mm, 1070553

Die Uponor S-Press Plus Kupplung reduziert 25x16mm aus der S-Press PLUS Serie ist ein hochwertiger, gerader Pressfitting für Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet sie hohe Korrosionsbeständigkeit und ist ideal für Trinkwasserinstallationen sowie Heizungs- und Kühlanlagen. Die Kupplung ist für Rohrdurchmesser von 25 mm auf der einen und 16 mm auf der anderen Seite ausgelegt und ermöglicht eine sichere, langlebige Verbindung mit einem maximalen Betriebsdruck von 10 bar.

Welche Materialien ermöglichen Langlebigkeit und Hygiene?

Die Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich innen zweischichtig verzinnt ist, um Korrosion zu reduzieren. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie wird eine sichere und einfache Installation ermöglicht?

Die Kupplung wird mittels einer längskraftschlüssigen Radial-Pressverbindung montiert, die eine sichere und dauerhafte Verbindung ermöglicht. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster erleichtert die Kontrolle der Verpressung. Die hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung und die bewährte „unverpresst undicht“-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, unterstützt durch eine sichere Pressbackenführung.

Für welche Anwendungsbereiche ist die Kupplung geeignet?

Die Kupplung ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und ist systemgebunden. Für Trinkwasserinstallationen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für bis zu 100 Stunden Betriebsdauer bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen.

Welche Qualitätsmerkmale und Zertifikate zeichnen die Kupplung aus?

Der Fitting ist durchflussoptimiert, was zu geringen Druckverlusten führt. Die Qualität wird durch Zertifikate wie DVGW, ÖVGW sowie KIWA/KOMO bestätigt. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 geprüft und durch ein BAM-Gutachten nachgewiesen. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 bestätigt eine Zugfestigkeit von über 1600 N. Die Kupplung verfügt zudem über eine spezielle Verpresstkennzeichnung und eine schnelle Dimensionserkennung durch Farbkodierung. Ein QR-Code bietet direkten Zugang zu weiterführenden Informationen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 25 mm
• Rohraußendurchmesser Anschluss 2: 16 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Zeta-Wert: 1,6

Die Uponor S-Press Plus Kupplung reduziert 25x16mm stellt eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme dar. Mit ihrer Konstruktion aus entzinkungsbeständigem Messing, der zweischichtigen Innenverzinnung und der EPDM-Dichtung ist sie für Trinkwasser- und Heizungsanwendungen bis 10 bar Arbeitsdruck ausgelegt. Die durchflussoptimierte Bauweise und die „unverpresst undicht“-Funktion unterstreichen die hohe Qualität und Sicherheit dieses Fittings.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070553
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 60
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Zeta-Wert: 1,6
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 16
• Länge Anschluss 1: 34
• Länge Anschluss 2: 26
• Arbeitslänge Anschluss 1: 6
• Arbeitslänge Anschluss 2: 6
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
