So finden Sie den richtigen Badewannenablauf

Eine Badewanne dient zum Duschen und Baden. Einerseits muss also beim Duschen das Wasser, das aus dem Duschkopf fließt, schnell aus der Wanne entleert werden, andererseits muss beim Baden die Abdichtung der Wanne gewährleistet sein, damit das Wasser eben nicht abläuft.

Außerdem muss das Ablaufsystem mit einem Überlauf ausgestattet sein, sodass Sie nicht versehentlich Ihr Bad überfluten, wenn Sie mal vergessen, das Wasser abzudrehen. Eine gute Ablaufgarnitur erfüllt all diese Anforderungen.

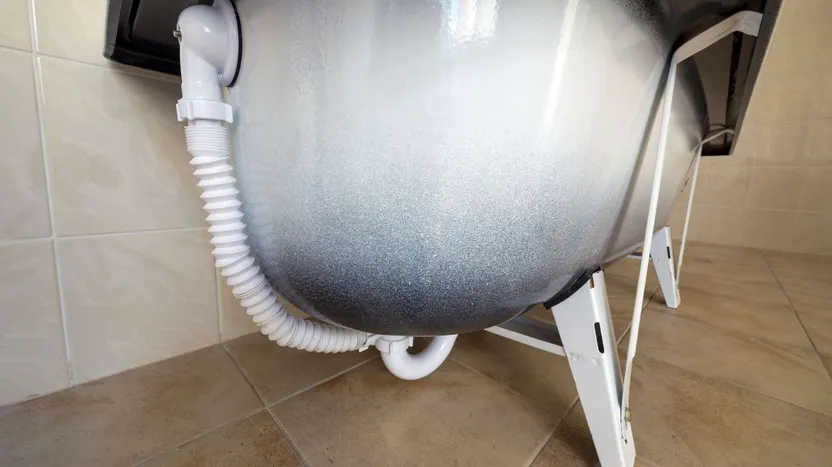

Der Aufbau von Badewannen-Ablauf- und Überlaufgarnituren

Ablaufventil

Das Ablaufventil ist das sichtbare Element am Boden der Badewanne. Es verbindet die Wanne mit dem Siphon (auch Geruchsverschluss genannt, der darunter liegt). In den meisten Fällen erfolgt die Montage durch Verschrauben. Das Ablaufventil wird mit einer Dichtung montiert.

Siphon

Der Geruchsverschluss hat zwei Funktionen: Erstens muss er die Materialien und Verschmutzungen auffangen, die in die Badewanne fallen, damit diese nicht in die Rohre gelangen. Zweitens wird durch sogenanntes Sperrwasser vermieden, dass schlechte Gerüche aus der Kanalisation ins Bad gelangen.

Verschluss

Hierbei handelt es sich oft um ein Ventilsystem, das das Ablaufventil verschließt und öffnet, sodass die Wanne gefüllt oder entleert werden kann. Der Verschluss wird durch eine Drehrosette oder Zugstange mit Kabel oder Gestänge gesteuert. Es gibt auch manuelle Verschlüsse (mit einer Kette ausgestattete Gummistöpsel) und Push-open-Ventile, die mit dem Fuß bedient werden.

Überlauf

Hierbei handelt es sich um einen Sicherheitsablauf für den Fall, dass Sie vergessen, das Wasser zur richtigen Zeit abzustellen. Er dient dazu, Überschwemmungen zu verhindern. Der Überlauf ist in der Regel über ein Überlaufrohr mit dem Siphon verbunden.

Badewannen gibt es in allen möglichen Größen, Formen und Materialien. Trotzdem haben sie hinsichtlich des Ablaufs, der Position des Überlaufs und der Länge des Verschlusssystems bestimmte Standardwerte. Diese lauten folgendermaßen:

• vertikaler Abstand Ablaufventil/Überlauf = 400 mm;

• horizontaler Abstand Ablaufventil/Überlauf = 200 mm;

• Rohrlänge des Überlaufs = von 54 bis 130 cm;

• Geruchsverschluss mit Sperrwasser größer oder gleich 50 mm.

Wenn Sie Ihre Ablaufgarnitur auswählen, stellen Sie sicher, dass das ausgewählte Modell Standardwerte oder Universalwerte besitzt.

Es gibt verschiedene Arten von Badewannenablaufsystemen. Sie haben alle bestimmte Gemeinsamkeiten: Sie bestehen mindestens aus einem Ablaufventil, einem Siphon und einem Überlaufrohr. Der Unterschied liegt in der Steuerung des Verschlusses:

• Das klassische System besteht aus einem Kabel, das mit einem Hebel am Stopfen verbunden ist und den Abfluss öffnet oder schließt. Das Kabel ist am anderen Ende mit der Drehrosette oder der Zuglasche verbunden.

• Beim selbstschließenden System geschieht das Öffnen oder Schließen des Abflusses durch einfaches Drücken des Fußes auf das Ventil. Es wird Push-open-Mechanismus (oder Pop-up-Mechanismus) genannt.

• Beim manuellen System wird der Ablauf durch einen Gummistöpsel, der mit einer Metallkette versehen ist, verschlossen.

Sie sollten die Garnitur wählen, die am besten zu Ihrer Wanne (mit oder ohne Drehbetätigung am Überlauf) passt. Gut zu wissen: Eine Push-open-Ablaufgarnitur kann auch dann genutzt werden, wenn Ihre Badewanne mit einer Drehrosette ausgestattet ist.

Wenn Ihre Wanne Standardabmessungen besitzt, stellen die verschiedenen Abstände und Maße keine Schwierigkeiten dar, da sie alle identisch sind. Achten Sie jedoch auf folgende Kriterien.

Merkmale von Überlauf- und Ablaufgarnituren

Durchmesser des Abflusses der Badewanne

• 90 mm

• 60 mm

• 50 mm

Art des Überlaufs

Klassisch: benötigt eine Überlauf- und Ablaufgarnitur.

Integriert: Manche Badewannen verfügen über eine Überlaufleitung, die genau neben dem Hauptabflussrohr eingelassen ist.

Verschlusssystem

• Manueller Verschluss mit Stöpsel und Kette.

• Steuerbarer Verschluss mit Drehrosette oder Zugstange.

• Push-open-Verschluss.

Abstand zum Boden

Dieses Merkmal ist sehr wichtig, weil es den verfügbaren Raum zwischen der Unterseite der Badewanne und dem Fußboden angibt. In manchen Fällen ist dieser so gering, dass der Kauf einer besonders flachen Ablaufgarnitur nötig wird. Der empfohlene Mindestabstand beträgt in der Regel 13 cm.

Durchmesser des Abflusses

Auch dieser Parameter ist standardisiert. Der Abfluss einer Badewanne besteht aus einem PVC-Rohr mit 40 mm Durchmesser. Die meisten auf dem Markt erhältlichen Abflusssysteme besitzen daher einen 40-mm-Abfluss.

Die klassische Ablaufgarnitur für die Badewanne besteht aus langlebigem Kunststoff. Für das Ablaufventil setzen viele Hersteller dagegen auf Metall, das häufig verchromt ist. Chrom schützt vor Korrosion und sieht durch seinen Glanz besonders edel aus.

Ein Verstopfen des Abflusses kann immer passieren. Sei es durch Schmutz, Seifenreste, Haare oder ein Objekt, das durch das Ablaufventil passt. Dadurch ist es möglich, dass das Wasser nicht richtig abfließt.

Aus diesem Grunde ist es von Vorteil, den Zugang zum Abflusssystem durch eine Revisionsöffnung zu gewährleisten. Diese Öffnung wird auch Wartungsklappe genannt und muss sich im Bereich des Siphons befinden, um die Wartung und eine mögliche Demontage zu erleichtern.

Es gibt viele verschiedene Revisionsklappen. Das Wichtigste ist, eine Klappe zu wählen, die abschließbar ist, um keinerlei Risiko einzugehen.
