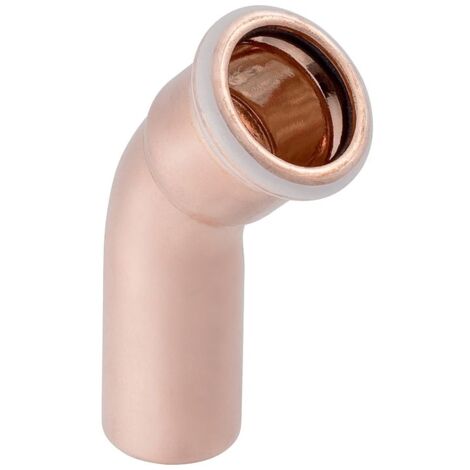

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 22mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 22mm

Dieser Bogen mit Einschubende ermöglicht präzise Richtungsänderungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück ist trinkwasserkonform und für eine zuverlässige Verbindungstechnik ausgelegt.

Zuverlässige Verbindungstechnik

Das System ist auf eine sichere Installation ausgelegt. Der Bogen verfügt über eine Pressmuffe mit Pressindikator, der eine visuelle Kontrolle der Verpressung ermöglicht. Zudem ist das Bauteil bis zu einem Durchmesser von 54 mm unverpresst undicht, was eine einfache Dichtheitsprüfung vor der finalen Installation unterstützt. Die integrierte Dichtung aus CIIR sorgt für eine sichere Abdichtung.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 22 mm
• Winkel: 45 °
• Nennweite: DN 20
• Z-Maß: 1,1 cm
• Länge: 3,2 cm
• Höhe: 4,4 cm

Durch die robuste Materialwahl und die durchdachte Konstruktion mit Pressindikator bietet dieses Formstück eine effiziente Lösung für professionelle Kupfer-Rohrinstallationen. Die Kombination aus dem 45-Grad-Winkel und dem Einschubende erleichtert die Anpassung an Leitungsverläufe, während die Trinkwasserkonformität den Einsatz in sensiblen Versorgungsbereichen sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60704
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 44
• Länge Anschluss 2: 32
• Arbeitslänge Anschluss 2: 11
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
