Oventrop Schmutzfänger PN 16 DN 300 Flansche nach DIN EN 1092-2,Grauguss

Oventrop Schmutzfänger PN 16 DN 300 Flansche nach DIN EN 1092-2,Grauguss

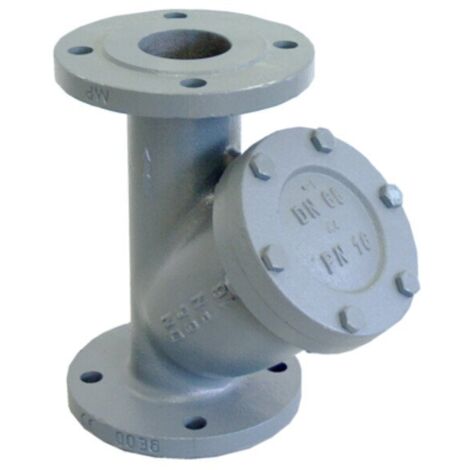

Der Oventrop Schmutzfänger PN 16 in der Nennweite DN 300 ist eine robuste Komponente zur Filtration in hydraulischen Systemen. Gefertigt aus Grauguss GG 25, eignet sich dieser Schmutzfänger für den Einsatz mit nicht aggressiven Flüssigkeiten. Mit einer Maschenweite von 2,0 mm sorgt das integrierte Siebelement aus rostfreiem Stahl für eine zuverlässige Abscheidung von Partikeln und schützt so nachgeschaltete Armaturen und Anlagenteile vor Verschmutzungen.

Welche Eigenschaften zeichnen den Schmutzfänger aus?

Das Gehäuse sowie der Deckel des Schmutzfängers bestehen aus widerstandsfähigem Grauguss GG 25, was eine hohe Stabilität im Betrieb sicherstellt. Die Abdichtung erfolgt über eine asbestfreie Dichtung. Der Anschluss erfolgt über Flansche gemäß DIN EN 1092-2, wobei der Lochkreis zusätzlich der Norm BS 4504 PN 16 entspricht. Die Befestigung des Deckels wird durch Gewindeschrauben realisiert, was eine einfache Wartung des Siebeinsatzes ermöglicht. Das Gerät ist für einen Betriebsdruck von PN 16 ausgelegt.

Für welche Einsatzbedingungen ist das Gerät geeignet?

Der Schmutzfänger ist für den Einsatz in einem Temperaturbereich von -10 °C bis +120 °C konzipiert. Er ist für nicht aggressive Medien optimiert und lässt sich ohne den Einsatz von Spezialwerkzeugen in bestehende Rohrleitungssysteme integrieren. Durch die robuste Bauweise und die Verwendung hochwertiger Materialien wie rostfreiem Stahl für das Filterelement bietet das Produkt eine langlebige Lösung zur Reinhaltung von Flüssigkeitsströmen in industriellen oder gebäudetechnischen Anlagen.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 16
• Maschenweite: 2,0 mm
• Gehäusematerial: Grauguss GG 25 (GJL-250)
• Material Filterelement: Rostfreier Stahl
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Höhe Filtergehäuse: 850 mm

Dieser Schmutzfänger von Oventrop überzeugt durch seine solide Verarbeitung aus Grauguss und die präzise Filterleistung bei einer Maschenweite von 2,0 mm. Ausgelegt für einen Druck von PN 16 und Temperaturen bis 120 °C, stellt er eine zuverlässige Komponente für den Schutz hydraulischer Systeme dar. Die einfache Montage mittels Flanschanschluss nach DIN EN 1092-2 und die wartungsfreundliche Konstruktion machen ihn zur idealen Wahl für Anwendungen, bei denen eine effiziente Partikelabscheidung erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1122058
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 850
• Norm Flansch: DIN
• Mit Kupplung: ja
• Nenndurchmesser: DN 300
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Druckstufe Flansch: PN 16
• Maschenweite Filterelement: 2
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 850
• Norm Flansch: DIN
• Mit Kupplung: ja
• Nenndurchmesser: DN 300
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 850
• Norm Flansch: DIN
• Mit Kupplung: ja
• Nenndurchmesser: DN 300
