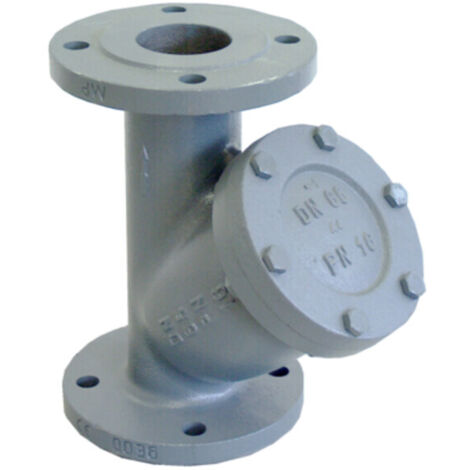

Oventrop Schmutzfänger PN 16 DN 350 Flansche nach DIN EN 1092-2,Grauguss

Oventrop Schmutzfänger PN 16 DN 350 Flansche nach DIN EN 1092-2,Grauguss

Der Oventrop Schmutzfänger PN 16 in der Nennweite DN 350 ist eine robuste Komponente zur zuverlässigen Filtration in hydraulischen Systemen. Gefertigt aus widerstandsfähigem Grauguss GG 25 (GJL-250), eignet sich dieser Schmutzfänger ideal für den Einsatz mit nicht aggressiven Flüssigkeiten. Mit einer Maschenweite von 3,0 mm sorgt das integrierte Siebelement aus rostfreiem Stahl für eine effektive Abscheidung von Partikeln und schützt so nachgeschaltete Armaturen und Anlagenteile vor Verschmutzungen.

Welche technischen Merkmale zeichnen den Schmutzfänger aus?

Das Gehäuse sowie der Deckel des Schmutzfängers bestehen aus Grauguss GG 25, was eine hohe Stabilität im Betrieb sicherstellt. Die Abdichtung erfolgt über eine asbestfreie Dichtung, die den Anforderungen an moderne Anlagentechnik entspricht. Der Siebeinsatz aus rostfreiem Stahl ist auf eine Maschenweite von 3,0 mm ausgelegt, um eine optimale Filterleistung zu ermöglichen. Die Montage erfolgt über Flansche gemäß DIN EN 1092-2, wobei der Lochkreis zusätzlich der Norm BS 4504 PN 16 entspricht. Die Deckelbefestigung erfolgt mittels Gewindeschrauben, was einen einfachen Zugang zum Siebeinsatz für Reinigungszwecke ermöglicht.

Für welche Einsatzbedingungen ist das Gerät geeignet?

Der Schmutzfänger ist für einen Betriebsdruck von PN 16 ausgelegt und deckt einen Temperaturbereich von -10 °C bis +120 °C ab. Damit ist er für eine Vielzahl von Anwendungen in der Gebäudetechnik und Industrie prädestiniert, in denen nicht aggressive Medien transportiert werden. Die Konstruktion ist auf Langlebigkeit ausgelegt, wobei für die Installation keine Spezialwerkzeuge erforderlich sind.

Technische Daten

• Nennweite: DN 350
• Druckstufe: PN 16
• Gehäusewerkstoff: Grauguss GG 25 (GJL-250)
• Maschenweite: 3,0 mm
• Material Siebeinsatz: Rostfreier Stahl
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Höhe Filtergehäuse: 740 mm

Der Oventrop Schmutzfänger PN 16 DN 350 überzeugt durch seine robuste Verarbeitung aus Grauguss GG 25 und seine zuverlässige Filterleistung. Mit einer Maschenweite von 3,0 mm und einer Temperaturbeständigkeit bis 120 °C bietet er eine effiziente Lösung zum Schutz hydraulischer Anlagen vor Verunreinigungen. Die normgerechte Flanschverbindung nach DIN EN 1092-2 ermöglicht eine unkomplizierte Integration in bestehende Rohrleitungssysteme und unterstützt einen sicheren Betrieb bei einem Druck von bis zu PN 16.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1122059
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 740
• Norm Flansch: DIN
• Mit Kupplung: ja
