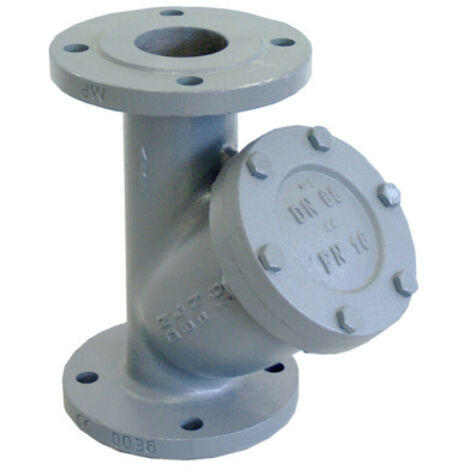

Oventrop Schmutzfänger PN 16 DN 80 Flansche nach DIN EN 1092-2,Grauguss

Oventrop Schmutzfänger PN 16 DN 80 Flansche nach DIN EN 1092-2,Grauguss

Der Oventrop Schmutzfänger PN 16 in der Nennweite DN 80 ist eine robuste Komponente zur Filtration in hydraulischen Systemen. Gefertigt aus Grauguss GG25, eignet sich dieser Schmutzfänger für den Einsatz mit nicht aggressiven Flüssigkeiten in einem Temperaturbereich von -10 °C bis +120 °C. Die Anbindung erfolgt über Flansche gemäß DIN EN 1092-2, wobei die Konstruktion auf eine zuverlässige Abscheidung von Partikeln ausgelegt ist.

Welche Eigenschaften zeichnen den Schmutzfänger aus?

Das Gehäuse sowie der Deckel des Schmutzfängers bestehen aus widerstandsfähigem Grauguss GG25, was eine hohe Stabilität im Betrieb sicherstellt. Im Inneren befindet sich ein Siebeinsatz aus rostfreiem Stahl, der eine Maschenweite von 1,5 mm aufweist. Diese Kombination ermöglicht eine effektive Reinigung des Mediums von Verunreinigungen. Die Abdichtung des Deckels erfolgt mittels einer asbestfreien Dichtung, während die Befestigung über Gewindeschrauben realisiert wird. Das Gerät ist für einen Betriebsdruck von PN 16 ausgelegt und entspricht den gängigen Normen für Flanschverbindungen.

Wie erfolgt die Installation?

Die Montage des Schmutzfängers gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Die Flanschanschlüsse nach DIN EN 1092-2 sowie der Lochkreis nach BS 4504 PN 16 ermöglichen eine normgerechte Integration in bestehende Rohrleitungssysteme. Durch die robuste Bauweise und die Verwendung hochwertiger Materialien ist das Ventil für den dauerhaften Einsatz in hydraulischen Anlagen konzipiert, in denen nicht aggressive Medien gefördert werden.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Gehäusematerial: Grauguss GG 25
• Material Siebeinsatz: Rostfreier Stahl
• Maschenweite: 1,5 mm
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Höhe Filtergehäuse: 205 mm

Der Oventrop Schmutzfänger bietet eine zuverlässige Lösung zur Partikelabscheidung in hydraulischen Systemen. Mit seiner robusten Ausführung aus Grauguss GG25 und dem langlebigen Siebeinsatz aus rostfreiem Stahl sorgt er für einen sicheren Betrieb bei Temperaturen bis zu 120 °C. Die normgerechte Flanschverbindung nach DIN EN 1092-2 in der Nennweite DN 80 ermöglicht eine einfache Integration in industrielle oder gebäudetechnische Anlagen, wobei die Druckstufe von PN 16 eine hohe Betriebssicherheit ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1122052
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 205
• Norm Flansch: DIN
• Mit Kupplung: ja
• Nenndurchmesser: DN 80
