Oventrop Schmutzfänger PN 16 DN 50 Flansche nach DIN EN 1092-2,Grauguss

Oventrop Schmutzfänger PN 16 DN 50 Flansche nach DIN EN 1092-2,Grauguss

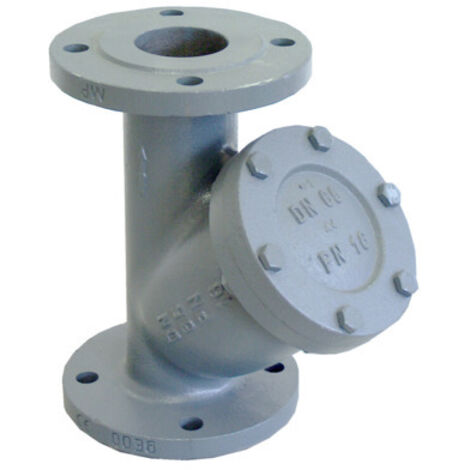

Der Oventrop Schmutzfänger PN 16 in der Nennweite DN 50 ist eine robuste Komponente zur Filtration in hydraulischen Systemen. Gefertigt aus Grauguss GG 25, eignet sich dieser Schmutzfänger für den Einsatz mit nicht aggressiven Flüssigkeiten. Mit einer Maschenweite von 1,5 mm schützt er nachgeschaltete Armaturen und Anlagenteile zuverlässig vor Verunreinigungen. Die Installation erfolgt über Flansche gemäß DIN EN 1092-2, was eine normgerechte Einbindung in Rohrleitungssysteme ermöglicht.

Welche Materialien und Spezifikationen zeichnen den Schmutzfänger aus?

Das Gehäuse sowie der Deckel bestehen aus widerstandsfähigem Grauguss GG 25. Im Inneren sorgt ein Siebeinsatz aus rostfreiem Stahl für eine effektive Filterleistung. Die Abdichtung erfolgt durch eine asbestfreie Dichtung. Das Gerät ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt und hält einem Nenndruck von PN 16 stand. Die Befestigung des Deckels erfolgt mittels Gewindeschrauben, was eine einfache Wartung des Siebeinsatzes unterstützt.

Wie erfolgt die Integration in das System?

Die Montage des Schmutzfängers gestaltet sich unkompliziert, da keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind. Die Flanschanschlüsse entsprechen der Norm DIN EN 1092-2, wobei der Lochkreis zusätzlich BS 4504 PN 16 entspricht. Dies ermöglicht eine hohe Kompatibilität bei der Installation in industriellen oder gebäudetechnischen Anlagen.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Material Gehäuse: Grauguss GG 25 (GJL-250)
• Material Siebeinsatz: Rostfreier Stahl
• Maschenweite: 1,5 mm
• Max. Mediumtemperatur: +120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Höhe Filtergehäuse: 148 mm

Der Oventrop Schmutzfänger DN 50 überzeugt durch seine solide Verarbeitung aus Grauguss GG 25 und den langlebigen Siebeinsatz aus rostfreiem Stahl. Mit einer Maschenweite von 1,5 mm und einer Druckfestigkeit von PN 16 ist er ideal für den Betrieb mit nicht aggressiven Medien in einem Temperaturbereich von -10 °C bis +120 °C geeignet. Die normgerechte Flanschverbindung ermöglicht eine sichere Integration in hydraulische Anlagen und schützt diese effektiv vor störenden Partikeln.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1122050
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 148
• Norm Flansch: DIN
• Mit Kupplung: ja
• Nenndurchmesser: DN 50
