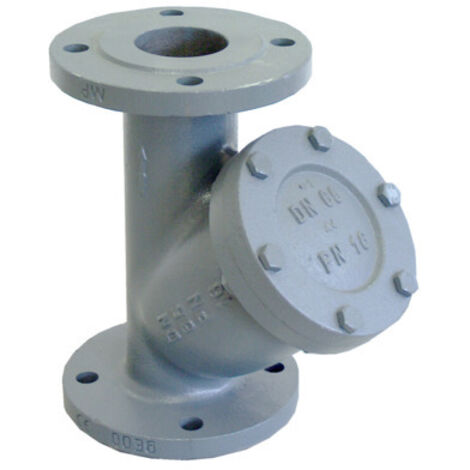

Oventrop Schmutzfänger PN 16 DN 65 Flansche nach DIN EN 1092-2,Grauguss

Oventrop Schmutzfänger PN 16 DN 65 Flansche nach DIN EN 1092-2,Grauguss

Der Oventrop Schmutzfänger PN 16 in der Nennweite DN 65 ist eine robuste Komponente zur zuverlässigen Filtration in hydraulischen Systemen. Gefertigt aus Grauguss GG25, eignet sich dieser Schmutzfänger für den Einsatz mit nicht aggressiven Flüssigkeiten. Mit einer Maschenweite von 1,5 mm schützt er nachgeschaltete Armaturen und Anlagenteile effektiv vor Verunreinigungen. Die Installation erfolgt über standardisierte Flansche gemäß DIN EN 1092-2, was eine einfache Integration in Rohrleitungssysteme ermöglicht.

Welche Eigenschaften zeichnen den Schmutzfänger aus?

Das Gehäuse sowie der Deckel bestehen aus widerstandsfähigem Grauguss GG25. Im Inneren befindet sich ein Siebeinsatz aus rostfreiem Stahl, der eine zuverlässige Filterleistung bei einer Maschenweite von 1,5 mm bietet. Die Abdichtung erfolgt durch eine asbestfreie Dichtung. Der Schmutzfänger ist für einen Betriebsdruck von PN 16 ausgelegt und kann in einem Temperaturbereich von -10 °C bis +120 °C eingesetzt werden.

Wie erfolgt die Montage und Wartung?

Die Montage gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Die Flanschverbindungen entsprechen der Norm DIN EN 1092-2 und berücksichtigen zudem den Lochkreis nach BS 4504 PN 16. Der Deckel ist mittels Gewindeschrauben befestigt, was einen Zugriff auf den Siebeinsatz für Wartungs- oder Reinigungsarbeiten ermöglicht.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Material Gehäuse: Grauguss GG25
• Material Siebeinsatz: Rostfreier Stahl
• Maschenweite: 1,5 mm
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch nach DIN EN 1092-2

Dieser Schmutzfänger von Oventrop bietet eine langlebige Lösung für die Filtration in hydraulischen Anlagen. Durch die robuste Konstruktion aus Grauguss GG25 und den Siebeinsatz aus rostfreiem Stahl mit einer Maschenweite von 1,5 mm wird ein zuverlässiger Schutz der Anlage sichergestellt. Ausgelegt für einen Druck von PN 16 und einen Temperaturbereich bis 120 °C, überzeugt das Bauteil durch seine einfache Montage und Wartungsfreundlichkeit.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1122051
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 193
• Norm Flansch: DIN
• Mit Kupplung: ja
• Nenndurchmesser: DN 65
