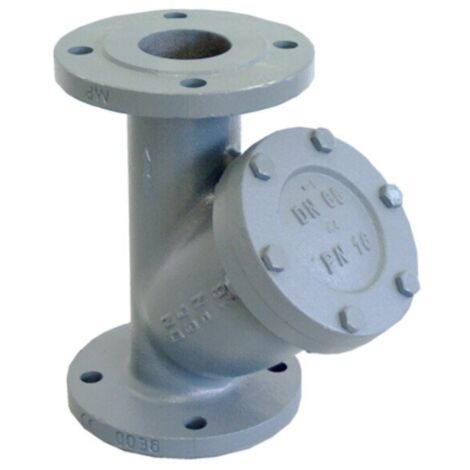

Oventrop Schmutzfänger PN 16 DN 600 Flansche nach DIN EN 1092-2,Grauguss

Oventrop Schmutzfänger PN 16 DN 600 Flansche nach DIN EN 1092-2,Grauguss

Der Oventrop Schmutzfänger PN 16 in der Dimension DN 600 ist eine robuste Komponente zur Filtration in hydraulischen Systemen. Gefertigt aus Grauguss GG 25, eignet sich dieser Schmutzfänger für den Einsatz mit nicht aggressiven Flüssigkeiten in einem Temperaturbereich von -10 °C bis +120 °C. Die Konstruktion mit Flanschanschluss nach DIN EN 1092-2 ermöglicht eine sichere Integration in Rohrleitungssysteme.

Welche Eigenschaften zeichnen den Schmutzfänger aus?

Das Gehäuse sowie der Deckel bestehen aus widerstandsfähigem Grauguss GG 25. Im Inneren befindet sich ein Siebeinsatz aus rostfreiem Stahl, der mit einer Maschenweite von 3,0 mm Partikel aus dem Medium filtert. Die Abdichtung erfolgt durch eine asbestfreie Dichtung. Die Befestigung des Deckels erfolgt mittels Gewindeschrauben, was eine Wartung des Siebeinsatzes ermöglicht.

Wie erfolgt die Installation?

Die Installation des Schmutzfängers erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeug. Die Flansche entsprechen der Norm DIN EN 1092-2 und der Lochkreis ist nach BS 4504 PN 16 ausgeführt. Mit einer Druckstufe von PN 16 ist das Bauteil für entsprechende Systemdrücke ausgelegt und bietet eine stabile Lösung für die Abscheidung von Verunreinigungen in großen Rohrleitungsquerschnitten.

Technische Daten

• Nennweite: DN 600
• Druckstufe: PN 16
• Gehäusewerkstoff: Grauguss GG 25 (GJL-250)
• Material Siebeinsatz: Rostfreier Stahl
• Maschenweite: 3,0 mm
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Höhe Filtergehäuse: 1160 mm

Dieser Schmutzfänger von Oventrop bietet eine zuverlässige Lösung zur Partikelabscheidung in hydraulischen Anlagen. Durch die robuste Ausführung aus Grauguss GG 25 und den Siebeinsatz aus rostfreiem Stahl mit einer Maschenweite von 3,0 mm wird die Betriebssicherheit des Systems unterstützt. Ausgelegt für eine Druckstufe von PN 16 und einen Temperaturbereich bis 120 °C, stellt das Gerät eine leistungsfähige Komponente für industrielle Anwendungen dar.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1122063
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 1160
• Norm Flansch: DIN
• Mit Kupplung: ja
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Druckstufe Flansch: PN 16
• Maschenweite Filterelement: 3
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 1160
• Norm Flansch: DIN
• Mit Kupplung: ja
• Anschluss: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Deckelbefestigung: Gewindeschrauben
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Dauermagnet: nein
• Material Filterelement: rostfreier Stahl
• Höhe Filtergehäuse: 1160
• Norm Flansch: DIN
• Mit Kupplung: ja
