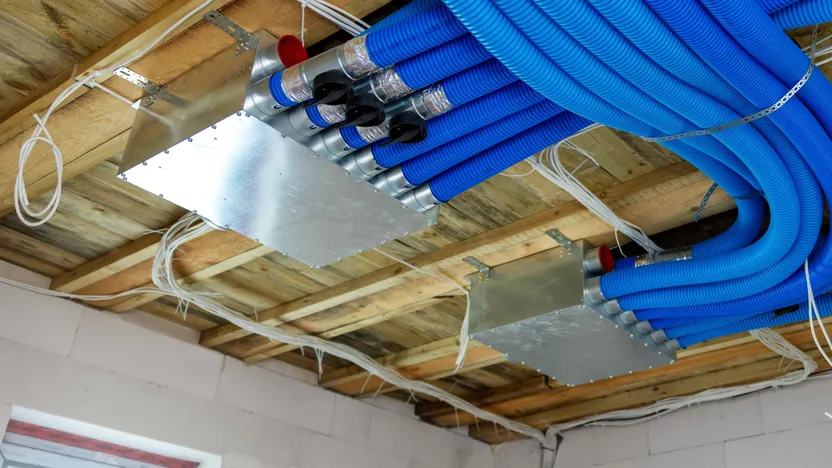

Eine zentrale Lüftungsanlage mit Wärmerückgewinnung einbauen: So geht's
'/%3E%3C/svg%3E)
Ratgeber verfasst am 15. Februar 2024 von:
Sebastian, Heimwerker Autodidakt, München
Lüftungsanlage auf einen Blick
Bei einer Renovierung wird eine zentrale Lüftungsanlage in den meisten Fällen unter dem Dach oder in einem gesonderten (wärmegedämmten) Raum eingebaut. Moderne Lüftungsanlagen mit Wärmerückgewinnung arbeiten zwar recht leise, sie sollten dennoch nicht in unmittelbarer Nähe zu einem Schlafzimmer eingebaut werden. Sie müssen zudem einfach zugänglich sein, um die Wartung zu erleichtern, da ihre Filter regelmäßig gereinigt und ein- bis zweimal pro Jahr ausgetauscht werden müssen.
Lüftungsanlagen
Die wichtigsten Einbauschritte
Installationsplan erstellen
Öffnungen für Luftauslässe und -einlässe bohren
Luftauslässe und -einlässe einbauen
Lüftungsgerät und Verteilerkasten mit Luftschläuchen verbinden
Dachhaube für Abluft und Einlass für Frischluft anbringen
Lüftungsanlage an den Strom anschließen
Funktionstest durchführen
Installationsplan erstellen
Bevor Sie mit der Arbeit beginnen, sollten Sie unbedingt einen Installationsplan erstellen. Er stellt das Kanalsystem dar und ermöglicht so die Einschätzung der Länge der einzelnen Luftschläuche. Zudem zeigt er an, wo Lufteinlässe und -auslässe sowie Ein- und Ausgänge für Zu- und Abluft eingebaut werden. In unserem Beispiel wird die Lüftungsanlage unter dem Dach eingebaut (wärmegedämmt). Das Kanalnetz erreicht die einzelnen Lufteinlässe und Luftauslässe ohne Hindernisse. Der Frischlufteinlass erfolgt über eine südlich ausgerichtete Wand, die Abluft tritt über eine Dachhaube aus.
Ausstattung für kontrollierte Wohnraumlüftung
Öffnungen für Luftauslässe und -einlässe bohren
Die Öffnungen für Luftauslässe und -einlässe werden mit einer Lochsäge im passenden Durchmesser gebohrt. Die Luftauslässe haben einen Durchmesser von 80 mm im Badezimmer und in der Gästetoilette sowie von 125 mm in der Küche. Die Lufteinlässe haben in jeden Raum den gleichen Durchmesser von 80 mm.
Abluftventilatoren für KWL
Luftauslässe und -einlässe einsetzen
Die Luftauslässe und -einlässe werden in die zuvor gebohrten Löcher eingesetzt und fixiert. Danach werden die gedämmten Luftschläuche mit einer Schlauchklemme an sie angeschlossen. Sie werden mit Aluminium-Klebeband umwickelt, um sie abzudichten und an den Auslässen zu befestigen.
Luftschläuche für KWL
Lüftungsgerät und Verteilerkasten mit Luftschläuchen verbinden
Die Schläuche werden mit Schlauchklemmen und Aluminium-Klebeband am Luftverteiler und am Lüftungsgerät angeschlossen. Die Luftverteiler können bei Bedarf mit einem Haken und einer Kordel am Dachstuhl aufgehängt werden.
Dachhaube für Abluft und Einlass für Frischluft anbringen
Dachhaube für Abluft anbringen
Über die Dachhaube tritt Abluft aus. Sie besitzt einen Durchmesser von 160 mm. Sie wird auf einer Seite des Daches auf einer Durchgangspfanne angebracht. Eine Durchgangspfanne ist ein Dachziegel mit einer Öffnung für das Lüftungsrohr und ersetzt den Standardziegel. Für die Montage und die Durchführung des Abluftschlauchs muss eine Öffnung durch die Dachschalung, die Unterspannbahn und das Dämmmaterial geschnitten werden. Manche Dachhauben benötigen keine Durchgangspfanne. Sie werden direkt anstelle der normalen Dachpfanne angebracht. In diesem Fall ist die Dachhaube mit einem verformbaren Dichtelement aus Bleifolie ausgestattet. Die Bleifolie wird dann in Dachpfannen-Form gebracht und schließlich mit einem elastischen Klebstoff auf Polyurethan-Basis befestigt. Der gedämmte Abluftschlauch wird mit einer Schlauchschelle und Aluminium-Klebeband an der Dachhaube befestigt.
Lufteinlass anbringen
Die Frischluftzufuhr wird durch einen an der Wand montierten Einlass mit einem Durchmesser von 160 mm ermöglicht. Er sollte idealerweise südlich ausgerichtet sein. Der Wanddurchbruch wird mit einer auf einem Bohrhammer eingespannten Lochsäge von 160 mm Durchmesser durchgeführt. Alternativ kann er, wie weiter oben abgebildet, über mehrere Löcher mit einem Betonbohrer erreicht werden. Der Lufteinlass wird dann mit Schrauben und Dübeln an der Wand befestigt und über eine Schlauchschelle und Aluminium-Klebeband mit einem gedämmten Lüftungsschlauch verbunden.
Dachhauben
Kondensatablauf mit Kondensatleitung verbinden
Das Kondensat wird über eine an das Abwassersystem des Hauses angeschlossene Kondensatleitung entsorgt. Das Lüftungsgerät wird geneigt installiert, um das Ablaufen des Kondensats zu erleichtern. Die Kondensatleitung besitzt ein Gefälle von 2 %, also 2 cm pro Meter.
Lüftungsanlage an den Strom anschließen
Die Lüftungsanlage wird über 1,5 mm²-Kabel an den Strom angeschlossen. Sie wird über einen Fehlerstromschutzschalter von 30 mA und einem Sicherungsautomat von 2 A geschützt. Sie kann über einen einfachen Schalter, der sich im Haus befindet, bedient werden. Dieser erhöht den Volumenstrom und beschleunigt auf diese Weise die Lufterneuerung, z. B. beim Kochen.
Elektroarbeiten sollten immer von einem ausgebildeten Elektriker ausgeführt werden. So können Sie sicher sein, dass alles ordnungsgemäß installiert wurde. Außerdem zahlt die Versicherung nicht, wenn Sie Ihre Steckdose selbst installieren und ein Schaden entsteht.
Funktionstest der Wohnraumlüftung durchführen
Eine Lüftung mit Wärmerückgewinnung arbeitet nonstop. Damit sie einwandfrei funktioniert, müssen die Volumenströme gemessen und angeglichen werden. Besteht hier ein Ungleichgewicht, führt dies zu einem Unter- oder Überdruck im Gebäude, was den Wirkungsgrad des Wärmetauschers vermindert.
Lüftung mit Wärmerückgewinnung
Was Sie für den Einbau einer Lüftungsanlage mit Wärmerückgewinnung benötigen
Werkzeuge und Material
Personenanzahl
1 Person
Benötigte Zeit
1 Tag
Persönliche Schutzausrüstung
Die folgende Liste ist nicht vollständig. Die persönliche Schutzausrüstung muss an die jeweilige Arbeitssituation angepasst werden.
Zu den Stromleitungen
Kontrollierte Wohnraumlüftung und energetische Sanierung
Eine kontrollierte Wohnraumlüftung gehört wie die Warmwassererzeugung, Wärmedämmung, oder Heizung zu den Maßnahmen, die im Rahmen einer energetischen Sanierung finanziell gefördert werden. Ziel einer energetischen Sanierung ist es, den Energieverbrauch eines Gebäudes nachhaltig zu reduzieren.
